소형 밀링 머신용 바이스 - 회전식 받침대 옵션 장착 가능 (강철 재질) - VMC용
52130194, 52130196, 52130198, 52130200, 52130202~52130205
설명
사양
단위: mm

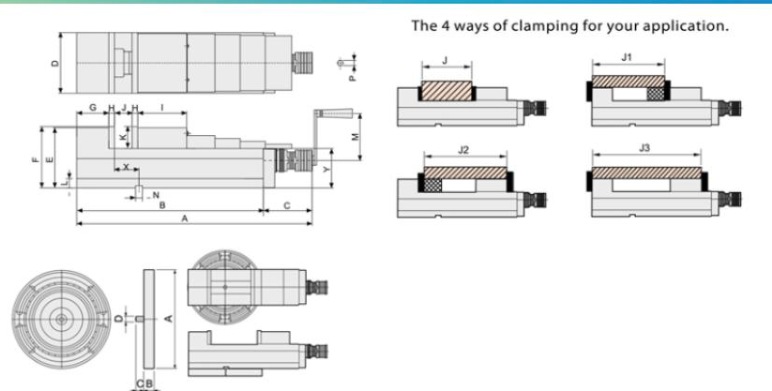

| 품목 번호 | 모델 | 에이 | 비 | 기음 | 디 | 이자형 | 에프 | G | 시간 | 나 | 제이 | 제1 | 제2 | J3 | 케이 | 엘 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 52130194 | CHV-100V | 475 | 340 | 135 | 101 | 130 | 133 | 65 | 15 | 105 | 0-125 | 125-190 | 125-230 | 125-320 | 48 | 22 |
| 52130196 | CHV-130V | 540 | 405 | 135 | 131 | 147 | 150 | 70 | 15 | 115 | 0-180 | 180-240 | 180-290 | 180-380 | 55 | 22 |
| 52130198 | CHV-160V | 630 | 495 | 135 | 161 | 160 | 163 | 85 | 15 | 130 | 0-240 | 240-320 | 240-360 | 240-470 | 58 | 22 |
| 52130200 | CHV-200V | 705 | 570 | 135 | 201 | 170 | 173 | 90 | 18 | 150 | 0-280 | 280-360 | 280-420 | 280-540 | 63 | 22 |
단위: mm
| 품목 번호 | 모델 | 중 | N | 피 | 엑스 | X= 0 / -0.02 | 와이 | Y= 0 / -0.02 | 최대 압력 | 제한 압력 | 북서쪽 | GW | 측정 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 52130194 | CHV-100V | 125 | 16 | 14 | 45 | 예 | 85 | 예 | 36KN(3528 kgf) | 41kN (4018kgf) | 25kg | 27kg | 600 x 220 x 185 |
| 52130196 | CHV-130V | 125 | 18 | 14 | 65 | 예 | 95 | 예 | 46KN(4508 kgf) | 52kN (5096kgf) | 38kg | 40kg | 665 x 250 x 205 |
| 52130198 | CHV-160V | 125 | 18 | 14 | 65 | 예 | 105 | 예 | 56KN(5488kgf) | 61KN (5978 kgf) | 57kg | 60kg | 760 x 280 x 215 |
| 52130200 | CHV-200V | 125 | 18 | 14 | 82 | 예 | 110 | 예 | 71KN(6958 kgf) | 82kN (8036kgf) | 78kg | 81kg | 860 x 320 x 225 |
단위: mm
| 품목 번호 | 바이스 크기용 | 에이 | 비 | 기음 | 디 | 북서쪽 |
|---|---|---|---|---|---|---|
| 52130202 | 100 | 248 | 29 | 25 | 16 | 6.6kg |
| 52130203 | 130 | 296 | 32 | 25 | 18 | 10.6kg |
| 52130204 | 160 | 312 | 34 | 25 | 18 | 15.5kg |
| 52130205 | 200 | 378 | 44 | 25 | 18 | 27.2kg |
