CORTE DE ALTA VELOCIDAD Y CORTE DE ALTA DUREZA
55103146 ~ 55103179
Descripción
Especificación

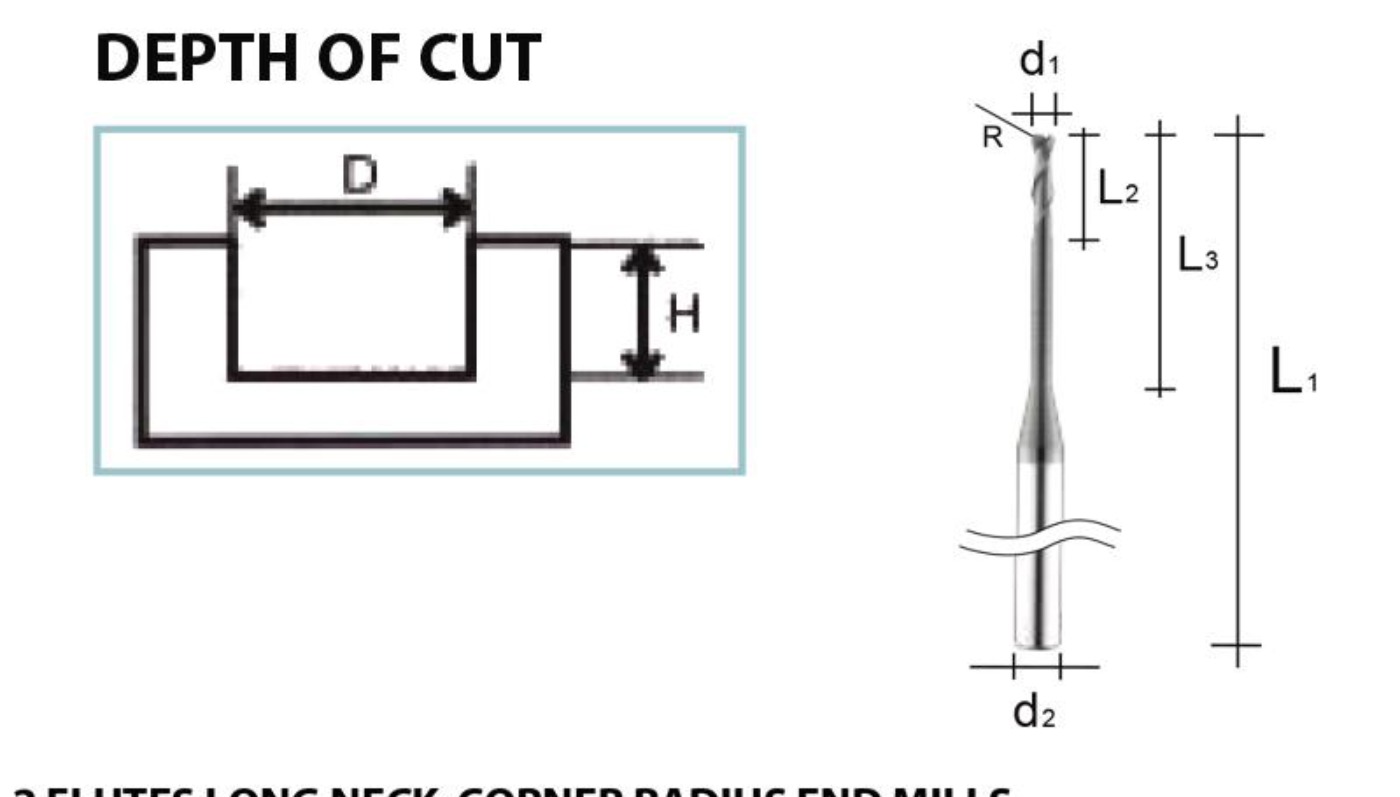

FRESAS DE EXTREMO DE CUELLO LARGO CON RADIO DE ESQUINA Y 2 FLUORES
UNIDAD: mm
| NÚMERO DE ARTÍCULO | TIPO NÚMERO | DIÁMETRO (D1) | ESQUINA R | LONGITUD DE LA FLAUTA (L2) | LONGITUD EFECTIVA (L3) | OAL (L1) | DIÁMETRO DEL VÁSTAGO (d2) |
|---|---|---|---|---|---|---|---|
| 55103146 | RMN de 1H 1004 | 1.0 | 0,2 | 2.0 | 4 | 50 | 4 |
| 55103147 | RMN de 1H 1006 | 1.0 | 0,2 | 2.0 | 6 | 50 | 4 |
| 55103148 | RMN de 1H 1008 | 1.0 | 0,2 | 2.0 | 8 | 50 | 4 |
| 55103149 | RMN de 1H 1012 | 1.0 | 0,2 | 2.0 | 12 | 50 | 4 |
| 55103150 | RMN de 1H 1504 | 1.5 | 0,2 | 2.0 | 4 | 50 | 4 |
| 55103151 | RMN de 1H 1506 | 1.5 | 0,2 | 2.0 | 6 | 50 | 4 |
| 55103152 | RMN de 1H 1508 | 1.5 | 0,2 | 2.0 | 8 | 50 | 4 |
| 55103153 | RMN de 1H 1512 | 1.5 | 0,2 | 2.0 | 12 | 50 | 4 |
| 55103154 | RMN de 1H 2008 | 2.0 | 0,2 | 4.0 | 8 | 50 | 4 |
| 55103155 | RMN de 1H 2010 | 2.0 | 0,2 | 4.0 | 10 | 50 | 4 |
| 55103156 | RMN de 1H 2012 | 2.0 | 0,2 | 4.0 | 12 | 50 | 4 |
| 55103157 | RMN de 1H 2016 | 2.0 | 0,2 | 4.0 | 16 | 50 | 4 |
| 55103158 | RMN de 1H 2008A | 2.0 | 0,5 | 4.0 | 8 | 50 | 4 |
| 55103159 | RMN de 1H 2010A | 2.0 | 0,5 | 4.0 | 10 | 50 | 4 |
| 55103160 | RMN de 1H 2012A | 2.0 | 0,5 | 4.0 | 12 | 50 | 4 |
| 55103161 | RMN de 1H 2016A | 2.0 | 0,5 | 4.0 | 16 | 50 | 4 |
| 55103162 | RMN de 1H 3008A | 3.0 | 0,5 | 6.0 | 8 | 50 | 4 |
| 55103163 | RMN de 1H 3012A | 3.0 | 0,5 | 6.0 | 12 | 50 | 4 |
| 55103164 | RMN de 1H 3016A | 3.0 | 0,5 | 6.0 | 16 | 50 | 6 |
| 55103165 | RMN de 1H 3020A | 3.0 | 0,5 | 6.0 | 20 | 50 | 6 |
| 55103166 | RMN de 1H 0308 | 3.0 | 0,2 | 6.0 | 8 | 50 | 4 |
| 55103167 | RMN de 1H 0312 | 3.0 | 0,2 | 6.0 | 12 | 50 | 4 |
| 55103168 | RMN de 1H 0316 | 3.0 | 0,2 | 6.0 | 16 | 50 | 4 |
| 55103169 | RMN de 1H 0320 | 3.0 | 0,2 | 6.0 | 20 | 50 | 4 |
| 55103170 | RMN de 1H 4012A | 4.0 | 0,5 | 8.0 | 12 | 50 | 6 |
| 55103171 | RMN de 1H 4016A | 4.0 | 0,5 | 8.0 | 16 | 75 | 6 |
| 55103172 | RMN de 1H 4020A | 4.0 | 0,5 | 8.0 | 20 | 75 | 6 |
| 55103173 | RMN de 1H 4025A | 4.0 | 0,5 | 8.0 | 25 | 75 | 6 |
| 55103174 | RMN de 1H 4030A | 4.0 | 0,5 | 8.0 | 30 | 75 | 6 |
| 55103175 | RMN de 1H 0412 | 4.0 | 0,2 | 8.0 | 12 | 50 | 6 |
| 55103176 | RMN de 1H 0416 | 4.0 | 0,2 | 8.0 | 16 | 75 | 6 |
| 55103177 | RMN de 1H 0420 | 4.0 | 0,2 | 8.0 | 20 | 75 | 6 |
| 55103178 | RMN de 1H 0425 | 4.0 | 0,2 | 8.0 | 25 | 75 | 6 |
| 55103179 | RMN de 1H 0430 | 4.0 | 0,2 | 8.0 | 30 | 75 | 6 |
CONDICIONES DE CORTE RECOMENDADAS PARA FRESAS DE CUELLO LARGO CON RADIO DE ESQUINA
UNIDAD: mm
| MATERIAL | ACEROS ALEADOS. ACEROS PARA HERRAMIENTAS. ACEROS TEMPLADOS S45C, SCM, S50C, SKS, SCR, SNCM, SKD11, SKD61, NAK80 | |||
|---|---|---|---|---|
| DIÁMETRO (mm) | LONGITUD EFECTIVA | VELOCIDAD (mm-1) | AVANCE mm/min | PROFUNDIDAD DE CORTE |
| 1 | 4 | 30000 | 2200 | 0,15 |
| 1 | 6 | 30000 | 2200 | 0,12 |
| 1 | 8 | 30000 | 2200 | 0,12 |
| 1 | 10 | 30000 | 2200 | 0,12 |
| 1.5 | 4 | 25000 | 1800 | 0,20 |
| 1.5 | 6 | 25000 | 1800 | 0,18 |
| 1.5 | 8 | 25000 | 1800 | 0,15 |
| 1.5 | 10 | 25000 | 1800 | 0,15 |
| 1.5 | 12 | 25000 | 1800 | 0,15 |
| 2 | 8 | 20000 | 1500 | 0,30 |
| 2 | 10 | 20000 | 1500 | 0,30 |
| 2 | 12 | 20000 | 1500 | 0,25 |
| 2 | 16 | 20000 | 1500 | 0,25 |
| 3 | 8 | 12000 | 900 | 0,40 |
| 3 | 12 | 12000 | 900 | 0,40 |
| 3 | 16 | 12000 | 900 | 0,30 |
| 3 | 20 | 12000 | 900 | 0,30 |
| 4 | 10 | 9000 | 850 | 0,50 |
| 4 | 16 | 9000 | 850 | 0,40 |
