Khuôn đục lỗ tâm 3 hàm
53100879, 83100880, 83100881, 83100882
Sự miêu tả
Thông số kỹ thuật

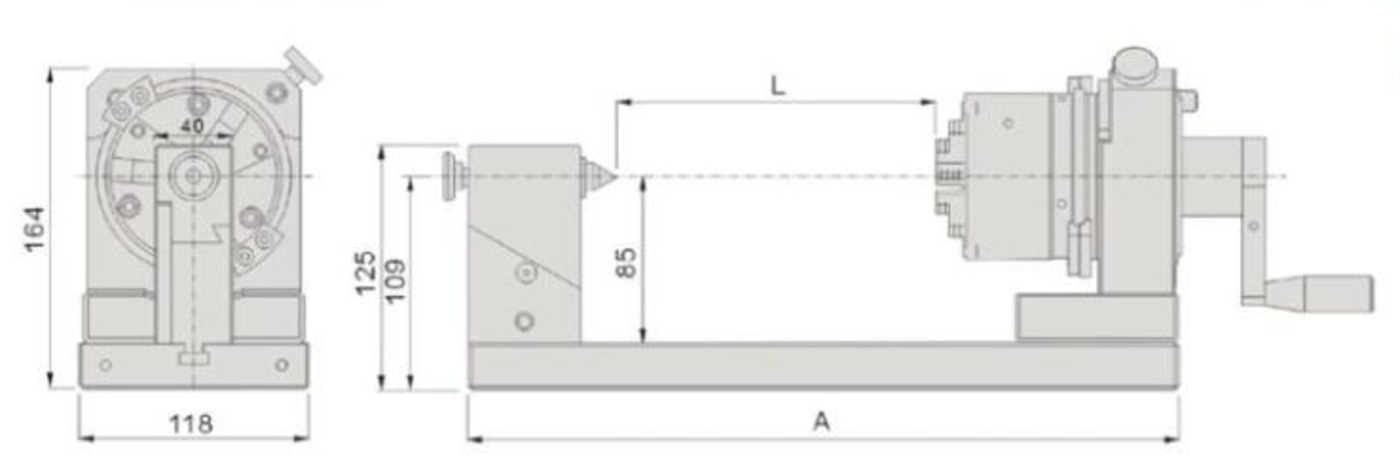

ĐƠN VỊ: mm
| MÃ SỐ SẢN PHẨM | KIỂU | 0. D. PHẠM VI | PHẠM VI ID | MỘT | L | GÓC QUAY | Tây Bắc | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 53100879 | 150 | ø2~70 | ø24~64 | 375 | 0~150 | 360° | 20 kg | |||
| 53100880 | 250 | 475 | 0~250 | 23 kg | ||||||
| 53100881 | 350 | 575 | 0~350 | 26 kg | ||||||
| 53100882 | 450 | 675 | 0~450 | 29,5 kg |
Các thông số chính:
| Chiều cao trung tâm không tính đế | 85 mm |
| Chiều cao trung tâm tính cả đế | 109 mm |
| Số lượng và độ chính xác của răng chỉ thị | 24, 150° ±10" |
| Phạm vi kẹp tâm quay | 0~450 mm |
| Vật liệu của khuôn đột dập | SKS3, HRC60-62° |
| Đường kính lỗ của mâm cặp 3 chấu. | ø16 mm |
| Đường kính mâm cặp 3 chấu | ø85 mm |
| Phạm vi kẹp của mâm cặp 3 chấu | ø1~82 mm |
| Vật liệu của mâm cặp 3 chấu | Meehanite |
| Độ tròn | 0,002 mm |
| Sự song song | 0,002 mm/100 mm |
| Hình vuông | 0,002 mm/100 mm |
