แม่พิมพ์เจาะกลาง
53100871, 53100872, 53100873, 53100874
คำอธิบาย

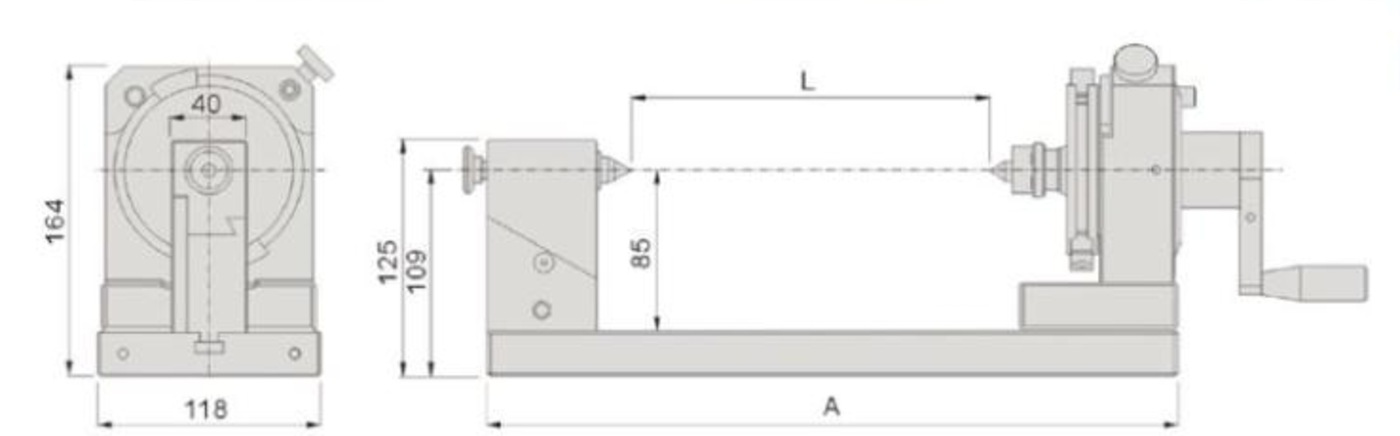

ข้อกำหนด
หน่วย: มม.
| หมายเลขสินค้า | พิมพ์ | เอ | แอล | มุมหมุน | ตะวันตกเฉียงเหนือ | |
|---|---|---|---|---|---|---|
| 53100871 | 150 | 375 | 0~150 | 360° | 20 กก. | |
| 53100872 | 250 | 475 | 0~250 | 23 กก. | ||
| 53100873 | 350 | 575 | 0~350 | 26 กก. | ||
| 53100874 | 450 | 675 | 0~450 | 29.5 กก. |
พารามิเตอร์หลัก:
| ความสูงตรงกลางโดยไม่รวมฐาน | 85 มม. |
| ความสูงตรงกลางพร้อมฐาน | 109 มม. |
| จำนวนฟันและความแม่นยำของตัวกำหนดตำแหน่ง | 24, 15° ±10" |
| ช่วงการหนีบศูนย์กลางแบบมีชีวิต | 0~450 มม. |
| วัสดุ | SKS3, HRC 60~62° |
| ความกลม | 0.002 มม. |
| ความขนาน | 0.002 มม./100 มม. |
| ความเป็นสี่เหลี่ยม | 0.002 มม./100 มม. |
