Высокоскоростная резка и резка высокой твердости
55104104, 55104105, 55104106, 55104107, 55104108, 55104109
Описание
Спецификация
3-канавочные черновые концевые фрезы
ЕДИНИЦА ИЗМЕРЕНИЯ: мм

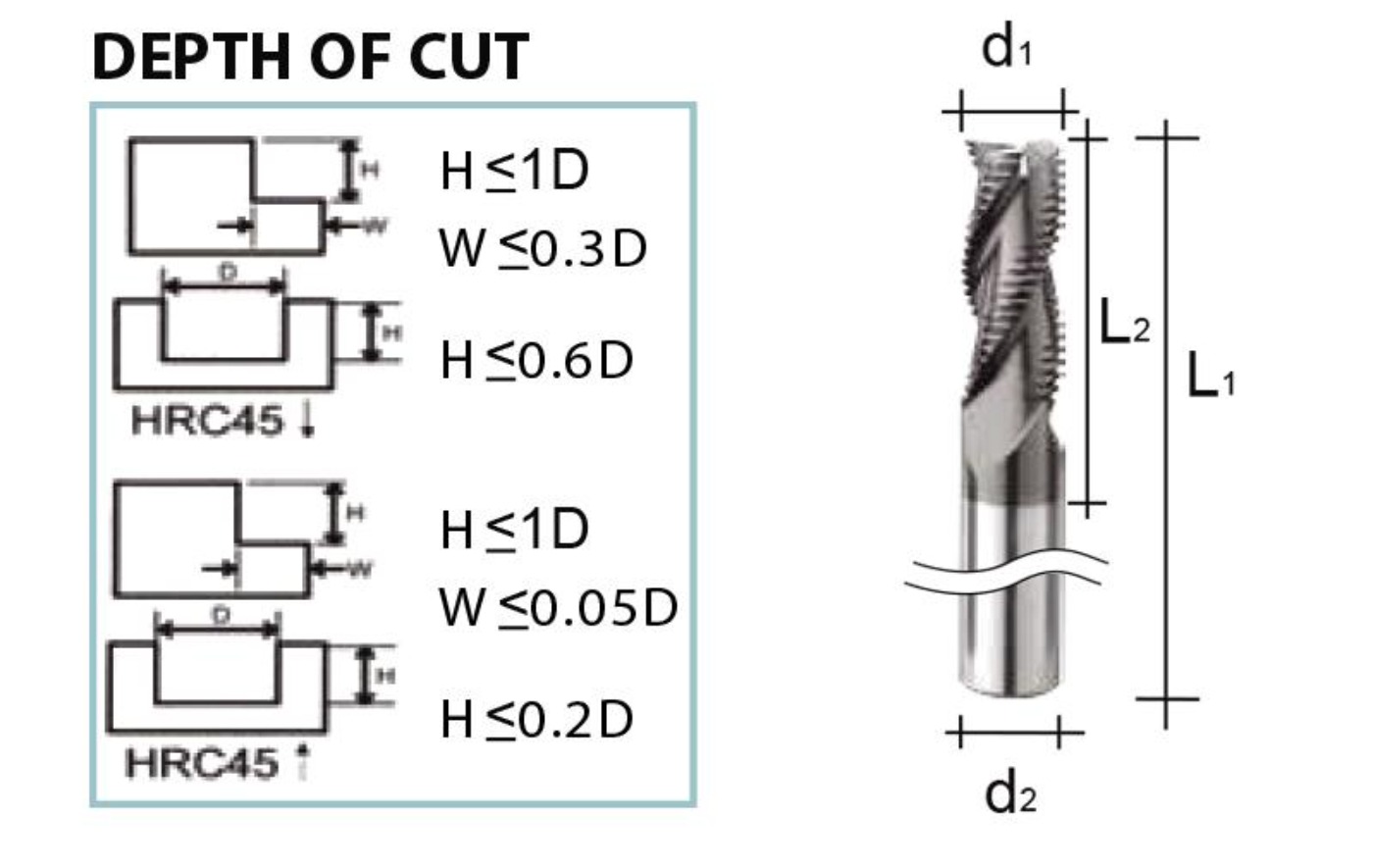

| НОМЕР ТОВАРА | НОМЕР ТИПА. | ДИАМЕТР (D1) | ДЛИНА ФЛЕЙТЫ (L2) | OAL (L1) | ДИА ШЕИ (d2) |
|---|---|---|---|---|---|
| 55104104 | JWA 0603 | 6.0 | 15 | 50 | 6 |
| 55104105 | JWA 0803 | 8.0 | 20 | 60 | 8 |
| 55104106 | JWA 1003 | 10.0 | 25 | 75 | 10 |
| 55104107 | JWA 1203 | 12.0 | 30 | 75 | 12 |
| 55104108 | JWA 1603 | 16.0 | 40 | 100 | 16 |
| 55104109 | JWA 2003 | 20.0 | 40 | 100 | 20 |
РЕКОМЕНДУЕМЫЕ УСЛОВИЯ РЕЗКИ ДЛЯ ЧЕРНОВОЙ ОБРАБОТКИ КВАДРАТНЫМИ ФРЕЗАМИ
| МАТЕРИАЛ | Углеродистые стали. Легированные стали S45C, FC, FCD, SCM, S50C, SKS... | Легированные стали. Инструментальные стали. SCR, SNCM, SKD11, SKD61, NAK80... | ЗАКАЛЕННЫЕ СТАЛИ SKD11 | |||
|---|---|---|---|---|---|---|
| ТВЕРДОСТЬ | ~HRC30 | ~HRC50 | ~HRC60 | |||
| ДИАМЕТР (мм) | СКОРОСТЬ (мм-1) | Подача мм/мин | СКОРОСТЬ (мм-1) | Подача мм/мин | СКОРОСТЬ (мм-1) | Подача мм/мин |
| 6 | 5500 | 550 | 3000 | 310 | 1150 | 120 |
| 8 | 4600 | 550 | 2500 | 310 | 920 | 120 |
| 10 | 3700 | 550 | 2000 | 310 | 730 | 120 |
| 12 | 3000 | 500 | 1700 | 310 | 600 | 120 |
| 16 | 2300 | 520 | 1200 | 310 | 460 | 120 |
