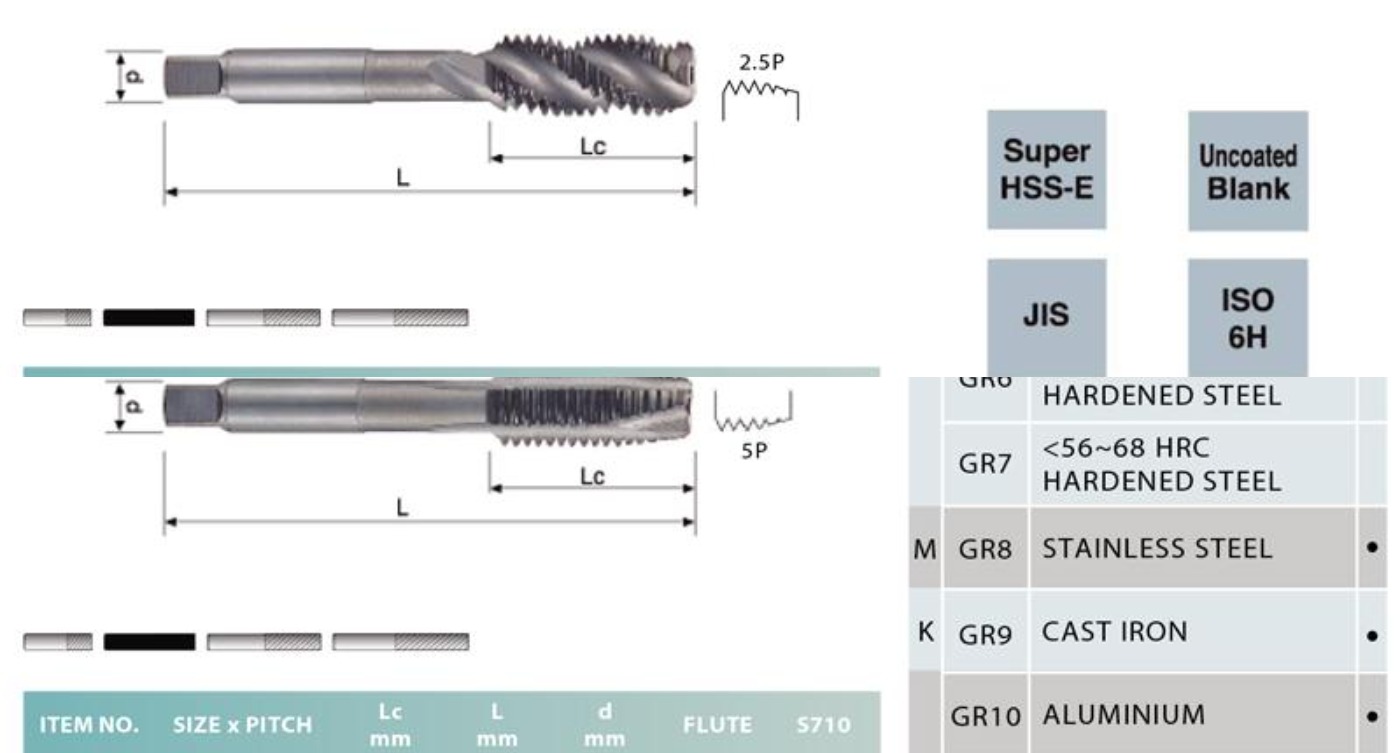

MACHOS DE CANAL SERIAL / MACHOS DE PONTA ESPIRAL

MACHOS DE CANAL SERIAL / MACHOS DE PONTA ESPIRAL

MACHOS DE CANAL SERIAL / MACHOS DE PONTA ESPIRAL

55102086 ~ 55102113

Descrição

Especificação

Super HSS-E | Blank sem revestimento | JIS | ISO 6H

ITEM Nº.	TAMANHO x PASSO	Lc mm	L mm	d mm	FLAUTA	S700
55102086	M2 x 0,4	9,5	40	3	2	•
55102087	M2,5 x 0,45	9,5	44	3	2	•
55102088	M2,6 x 0,45	9,5	44	3	2	•
55102089	M3 x 0,5	11	46	4	3	•
55102090	M3,5 x 0,6	13	48	4	3	•
55102091	M4 x 0,7	13	52	5	3	•
55102092	M5 x 0,8	16	60	5,5	3	•
55102093	M6 x 1	19	62	6	3	•
55102094	M8 x 1,25	22	70	6.2	3	•
55102095	M10 x 1,5	24	75	7	3	•
55102096	M12 x 1,75	29	82	8,5	3	•
55102097	M14 x 2	30	88	10,5	3	•
55102098	M16 x 2	32	95	12,5	3	•
55102099	M20 x 2,5	37	105	15	4	•

ITEM Nº.	TAMANHO x PASSO	Lc mm	L mm	d mm	FLAUTA	S710
55102100	M2 x 0,4	9,5	40	3	2	•
55102101	M2,5 x 0,45	9,5	44	3	2	•
55102102	M2,6 x 0,45	9,5	44	3	2	•
55102103	M3 x 0,5	11	46	4	3	•
55102104	M3,5 x 0,6	13	48	4	3	•
55102105	M4 x 0,7	13	52	5	3	•
55102106	M5 x 0,8	16	60	5,5	3	•
55102107	M6 x 1	19	62	6	3	•
55102108	M8 x 1,25	22	70	6.2	3	•
55102109	M10 x 1,5	24	75	7	3	•
55102110	M12 x 1,75	29	82	8,5	3	•
55102111	M14 x 2	30	88	10,5	3	•
55102112	M16 x 2	32	95	12,5	3	•
55102113	M20 x 2,5	37	105	15	4	•

MATERIAL DE TRABALHO
P	GR1	AÇO CARBONO	•
	GR2	AÇO DE BAIXA LIGA <24 HRC	•
	GR3	<30 HRC AÇO DE ALTA LIGA	•
H	GR4	Aço temperado <30~38 HRC	◦
	GR5	Aço temperado <30~48 HRC	◦
	GR6	Aço temperado <48~56 HRC
	GR7	Aço temperado <56~68 HRC
M	ÓTIMO	AÇO INOXIDÁVEL	•
K	GR9	FERRO FUNDIDO	•
N	GR10	ALUMÍNIO	•
	GR11	COBRE	•
	GR12	PLÁSTICOS	•
	GR13	Material compósito FRP CFRP
	GR14	GRAFITE
S	GR15	TITÂNIO	◦
	GR16	NÍQUEL	◦
	GR17	AÇO RESISTENTE AO CALOR	◦
