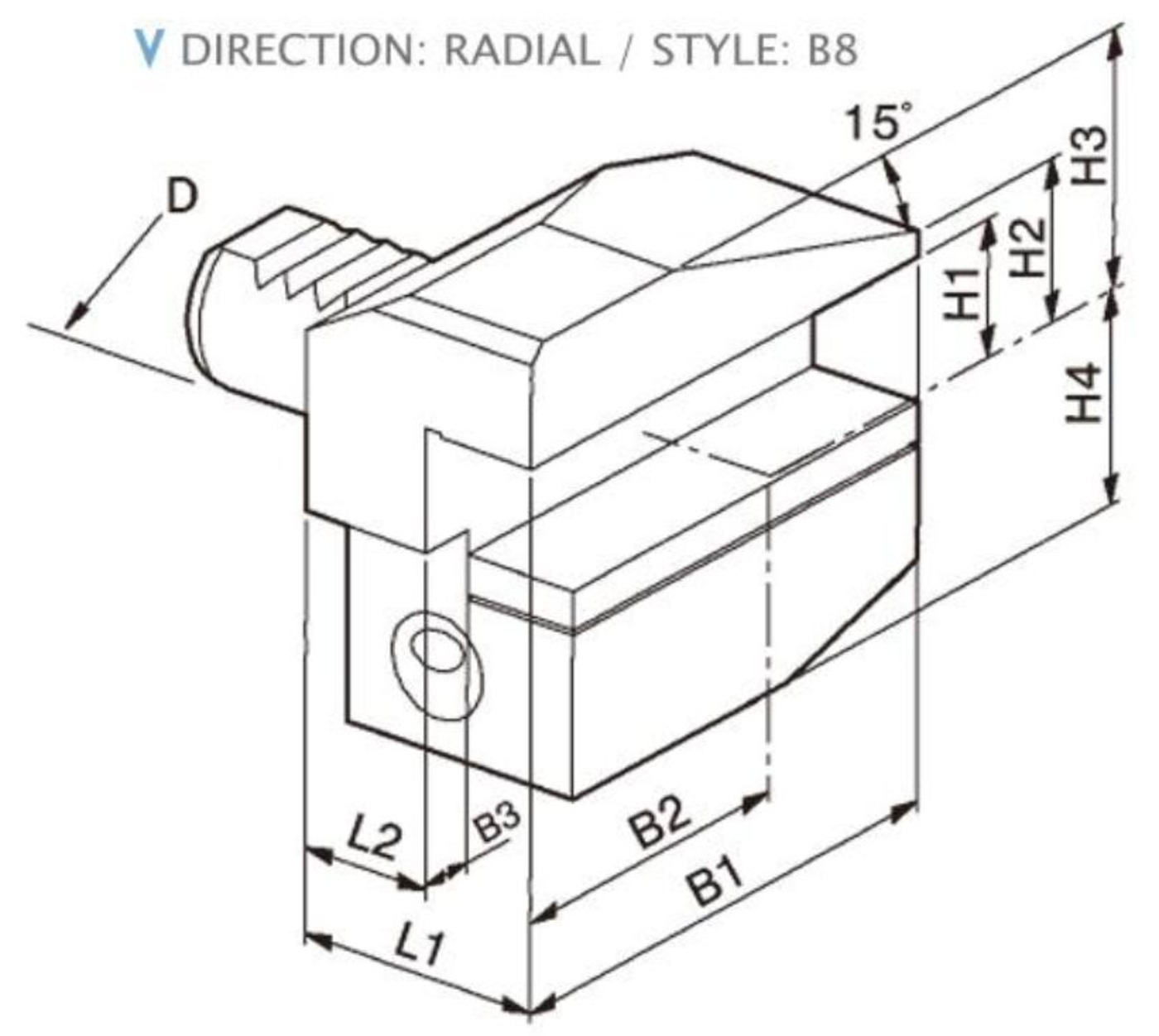

Suportes estáticos radiais DIN 69880 (estilo: B8)
51101328, 51101329, 51101330, 51101331, 51101332
Descrição
Especificação
UNIDADE: mm
| ITEM Nº. | MODELO | D | B1 | B2 | B3 | H1 | H2 | H3 | H4 | L1 | L2 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 51101328 | B8-20 x 16 (5/8") | 20 | 75 | 50 | 7 | 16(5/8") | 19 | 30 | 25 | 30 | 16 |
| 51101329 | B8-30 x 20 (3/4") | 30 | 100 | 65 | 10 | 20(3/4") | 22 | 38 | 35 | 40 | 22 |
| 51101330 | B8-40 x 25 (1") | 40 | 118 | 75,5 | 12,5 | 25(1") | 30 | 48 | 42,5 | 44 | 22 |
| 51101331 | B8-50 x 32 (1-1/4") | 50 | 130 | 80 | 16 | 32 (1-1/4") | 35 | 60 | 50 | 55 | 30 |
| 51101332 | B8-60 x 32 (1-1/4") | 60 | 145 | 82,5 | 16 | 32 (1-1/4") | 42,5 | 62,5 | 42,5 | 60 | 30 |
