소형 밀링 머신용 바이스 - 회전식 받침대 옵션 장착 가능 (강철 재질)

소형 밀링 머신용 바이스 - 회전식 받침대 옵션 장착 가능 (강철 재질)

소형 밀링 머신용 바이스 - 회전식 받침대 옵션 장착 가능 (강철 재질)

52130182, 52130184, 52130186, 52130188, 52130190~52130193

설명

사양

단위: mm

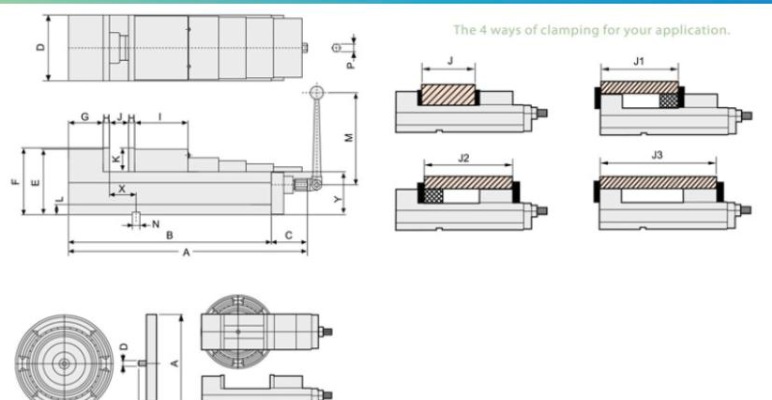

품목 번호	모델	에이	비	기음	디	이자형	에프	G	시간	나	제이	제1	제2	J3
52130182	CV-100V	430	340	90	101	130	133	65	15	105	0-125	125-190	125-230	125-320
52130184	CV-130V	495	405	90	131	147	150	70	15	115	0-180	180-240	180-290	180-380
52130186	CV-160V	585	495	90	161	160	163	85	15	130	0-240	240-320	240-360	240-470
52130188	CV-200V	666	570	96	201	170	173	90	18	150	0-280	280-360	280-420	280-540

단위: mm

품목 번호	모델	케이	엘	중	N	피	엑스	X= ⁰ / _-0.02	와이	Y= ⁰ / _-0.02	북서쪽	GW	측정
52130182	CV-100V	48	22	260	16	19	45	예	85	예	24kg	26kg	600 x 220 x 185
52130184	CV-130V	55	22	260	18	19	65	예	95	예	37kg	39kg	665 x 250 x 205
52130186	CV-160V	58	22	260	18	19	65	예	105	예	57kg	59kg	760 x 280 x 215
52130188	CV-200V	63	22	260	18	19	82	예	110	예	77kg	80kg	860 x 320 x 225

단위: mm

품목 번호	바이스 크기용	에이	비	기음	디	뉴멕시코
52130190	100	248	29	25	16	6.6kg
52130191	130	296	32	25	18	10.6kg
52130192	160	312	34	25	18	15.5kg
52130193	200	378	44	25	18	27.2kg
