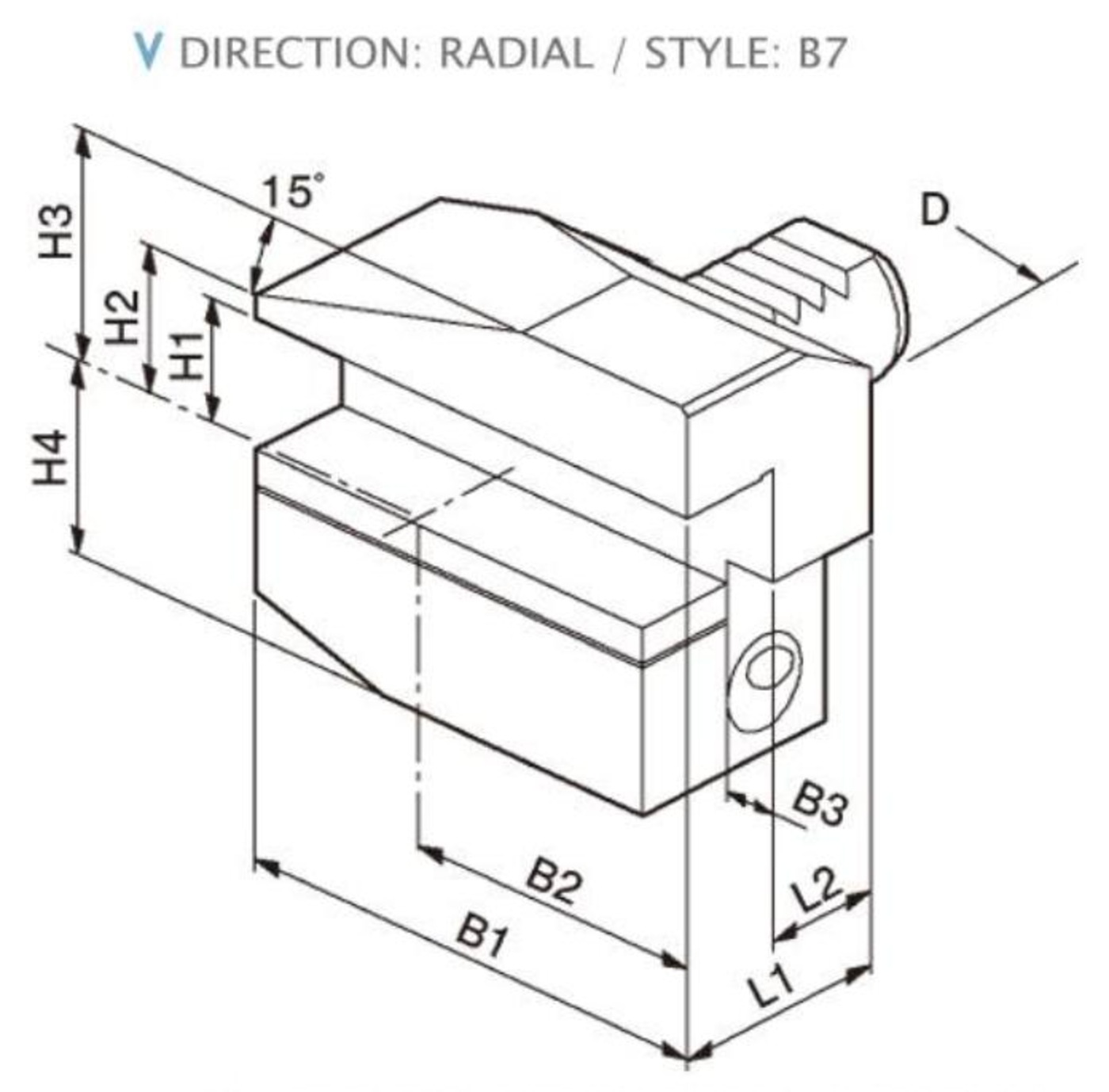

DIN 69880 방사형 정적 홀더(스타일: B7)
51101323, 51101324, 51101325, 51101326, 51101327
설명
사양
단위: mm
| 품목 번호 | 모델 | 디 | B1 | 비2 | 비3 | H1 | H2 | H3 | H4 | L1 | L2 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 51101323 | B7-20 x 16 (5/8") | 20 | 75 | 50 | 7 | 16(5/8") | 19 | 30 | 25 | 30 | 16 |
| 51101324 | B7-30 x 20 (3/4") | 30 | 100 | 65 | 10 | 20(3/4") | 22 | 38 | 35 | 40 | 22 |
| 51101325 | B7-40 x 25 (1") | 40 | 118 | 75.5 | 12.5 | 25(1") | 30 | 48 | 42.5 | 44 | 22 |
| 51101326 | B7-50 x 32 (1-1/4") | 50 | 130 | 80 | 16 | 32(1-1/4") | 35 | 60 | 50 | 55 | 30 |
| 51101327 | B7-60 x 32 (1-1/4") | 60 | 145 | 82.5 | 16 | 32(1-1/4") | 42.5 | 62.5 | 42.5 | 60 | 30 |
