木材用マルチスピンドルボーリングヘッド
54101146, 54101147, 54101148, 54101149, 54101150
説明
仕様

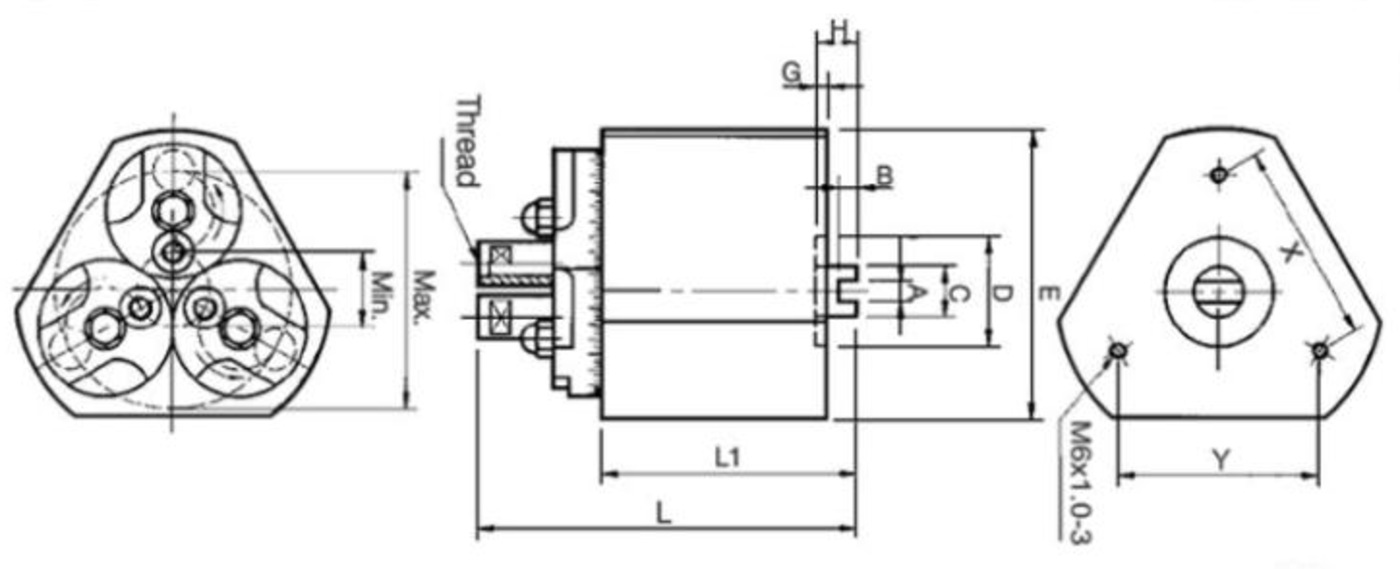

▼ 3軸（円形）ボーリングヘッド（木材用）
- スピンドル間の間隔は調整可能：直径22～180mm。
単位：mm
| 商品番号 | モデル | 寸法 | 間隔 | スピンドル タイプ |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | G | H | L1 | L | X | Y | ミン | マックス | 最大容量 | |||
| 54101146 | 33C-W22 | 10 | 10 | 28 | 55 | 110 | 3 | 15 | 116 | 143 | 72.7 | 72.7 | Ø22 | Ø82 | Ø10 | M8 × 1.25、M10 × 1.5 |
| 54101147 | 33C-W28 | 10 | 10 | 28 | 55 | 126 | 3 | 15 | 107 | 132 | 86.8 | 86.8 | Ø28 | Ø100 | Ø15 | M8 × 1.25、M10 × 1.5 |
| 54101148 | 33C-W32 | 10 | 10 | 28 | 55 | 150 | 3 | 15 | 111 | 136 | 86.8 | 86.8 | Ø32 | Ø116 | Ø20 | M8 × 1.25、M10 × 1.5 |
| 54101149 | 33C-W38 | 10 | 10 | 28 | 55 | 177 | 3 | 15 | 119 | 144 | 86.8 | 86.8 | Ø38 | Ø138 | Ø30 | M8 × 1.25、M10 × 1.5 |
| 54101150 | 33C-W52 | 10 | 10 | 28 | 62 | 225 | 3 | 15 | 138 | 163 | 86.8 | 86 8 | Ø52 | Ø180 | Ø50 | M8 × 1.25、M10 × 1.5 |
