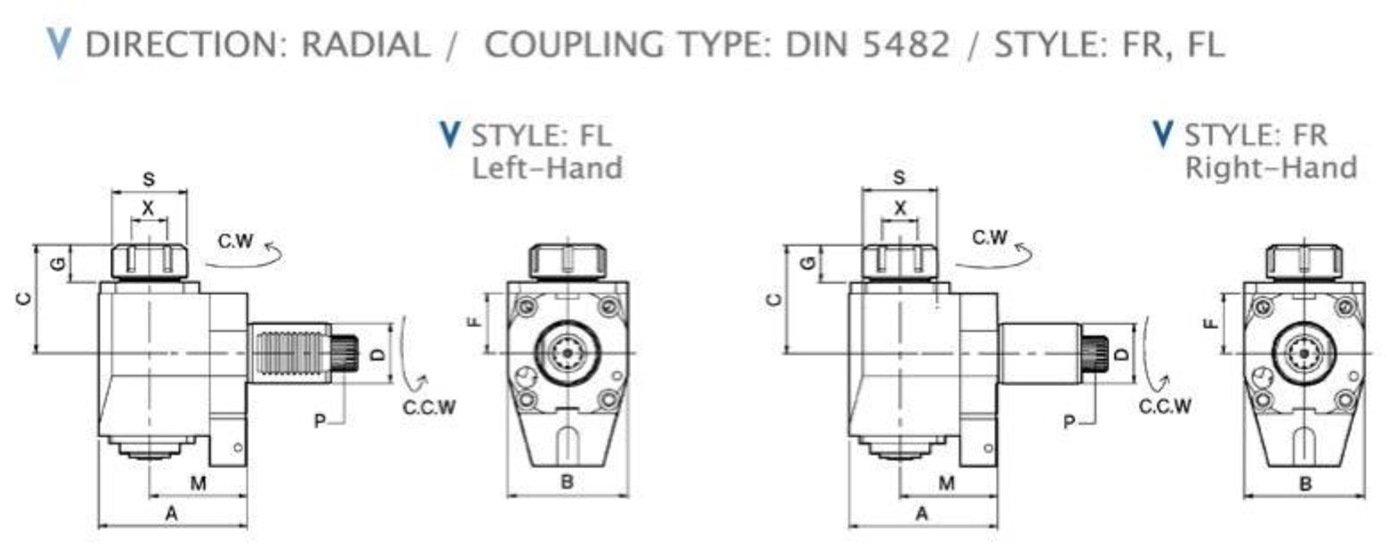

ラジアルドリル＆フライスヘッド（DIN 5482 / スタイル：FR、FL）
51101263, 51101264, 51101265, 51101266, 51101267, 51101268, 51101269, 51101270, 51101271, 51101272, 51101273, 51101274, 51101275, 51101276, 51101277, 51101278, 51101279, 51101280, 51101281, 51101282
説明
仕様
単位：mm
| 商品番号 | モデル | D (DIN 69880) |
X （容量） |
S | 最大。 回転数 |
私 | A | B | C | F | G | M | P (DIN5482) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 51101263 | FR3054822565 | 30 | 1-16 ER25 | 42 | 5000 | 1:1 | 97 | 64 | 74.5 | 41 | 26 | 65 | B15 x 12 |
| 51101264 | FL3054822565 | ||||||||||||
| 51101265 | FR3054822585 | 30 | 1-16 ER25 | 42 | 5000 | 1:1 | 117 | 64 | 74.5 | 41 | 26 | 85 | B15 x 12 |
| 51101266 | FL3054822585 | ||||||||||||
| 51101267 | FR4054823265 | 40 | 2-20 ER32 | 50 | 5000 | 1:1 | 99 | 80 | 71 | 40 | 23 | 65 | B17 x 14 |
| 51101268 | FL4054823265 | ||||||||||||
| 51101269 | FR4054823285 | 40 | 2-20 ER32 | 50 | 5000 | 1:1 | 119 | 80 | 71 | 40 | 23 | 85 | B17 x 14 |
| 51101270 | FL4054823285 | ||||||||||||
| 51101271 | FR5054824075 | 50 | 3-26 ER40 | 63 | 5000 | 1:1 | 115 | 88 | 103 | 56 | 40 | 75 | B20 x 17 |
| 51101272 | FL5054824075 |
ラジアルタッピングヘッド
単位：mm
| 商品番号 | モデル | D (DIN 69880) |
X （容量） |
S | 最大。 回転数 |
私 | A | B | C | F | G | M | P (DIN5482) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 51101273 | TFR3054821665 | 30 | 1-10 ER16 | 30 | 3000 | 1:1 | 97 | 64 | 75 | 41 | 30 | 65 | B15 x 12 |
| 51101274 | TFL3054821665 | ||||||||||||
| 51101275 | TFR3054821685 | 30 | 1-10 ER16 | 30 | 3000 | 1:1 | 117 | 64 | 75 | 41 | 30 | 85 | B15 x 12 |
| 51101276 | TFL3054821685 | ||||||||||||
| 51101277 | TFR4054822065 | 40 | 1-13 ER20 | 35 | 3000 | 1:1 | 99 | 80 | 70 | 40 | 25 | 65 | B17 x 14 |
| 51101278 | TFL4054822065 | ||||||||||||
| 51101279 | TFR4054822085 | 40 | 1-13 ER20 | 35 | 3000 | 1:1 | 119 | 80 | 70 | 40 | 25 | 85 | B17 x 14 |
| 51101280 | TFL4054822085 | ||||||||||||
| 51101281 | TFR5054822575 | 50 | 1-16 ER25 | 42 | 3000 | 1:1 | 115 | 88 | 103 | 56 | 42 | 75 | B20 x 17 |
| 51101282 | TFL5054822575 |
