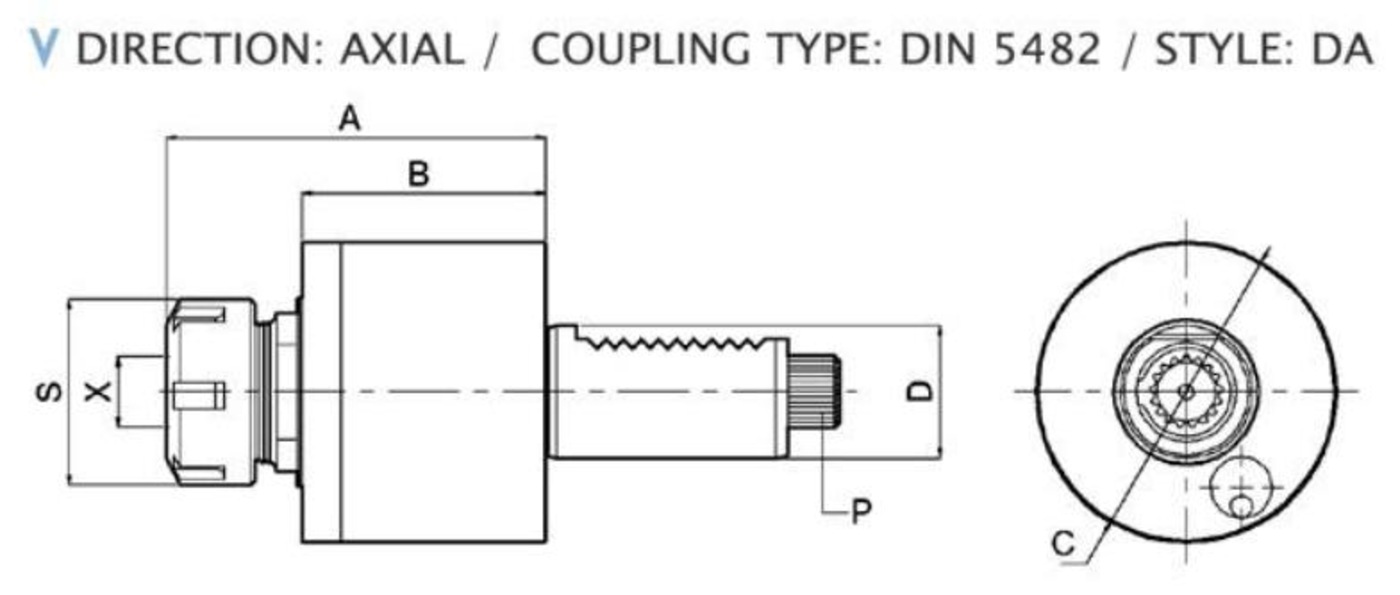

軸方向ドリルヘッドおよびフライスヘッド（DIN 5480 / スタイル：DA）
51101232, 51101233, 51101234, 51101235, 51101236, 51101237, 51101238, 51101239
説明
仕様
単位：mm
| 商品番号 | モデル | D (DIN 69880) |
X （容量） |
S | 最大。 回転数 |
私 | A | B | C | P (DIN5482) |
|---|---|---|---|---|---|---|---|---|---|---|
| 51101232 | DA30548225 | 30 | 1-16 ER25 | 42 | 6000 | 1:1 | 101 | 70 | 68 | B15 x 12 |
| 51101233 | DA40548232 | 40 | 2-20 ER32 | 50 | 6000 | 1:1 | 110 | 74 | 86 | B17 x 14 |
| 51101234 | DA50548240 | 50 | 3-26 ER40 | 63 | 6000 | 1:1 | 121 | 81.5 | 96 | B20 x 17 |
| 51101235 | DA60548250 | 60 | 10-34 ER50 | 78 | 6000 | 1:1 | 140 | 88.5 | 116 | B25 x 22 |
軸方向タッピングヘッド
単位：mm
| 商品番号 | モデル | D (DIN 69880) |
X （容量） |
S | 最大。 回転数 |
私 | A | B | C | P (DIN5482) |
|---|---|---|---|---|---|---|---|---|---|---|
| 51101236 | TDA30548216 | 30 | 1-10 ER16 | 30 | 3000 | 1:1 | 103 | 70 | 68 | B15 x 12 |
| 51101237 | TDA40548220 | 40 | 1-13 ER20 | 35 | 3000 | 1:1 | 104 | 74 | 86 | B17 x 14 |
| 51101238 | TDA50548225 | 50 | 1-16 ER25 | 42 | 3000 | 1:1 | 121 | 81.5 | 96 | B20 x 17 |
| 51101239 | TDA60548232 | 60 | 2-20 ER32 | 50 | 3000 | 1:1 | 147 | 88.5 | 116 | B25 x 22 |
