2爪／3爪中空パワーチャック治具
51100556, 51100557, 51100558, 51100559, 51100560, 51100561, 51100562, 51100563, 51100587, 51100588
説明
仕様

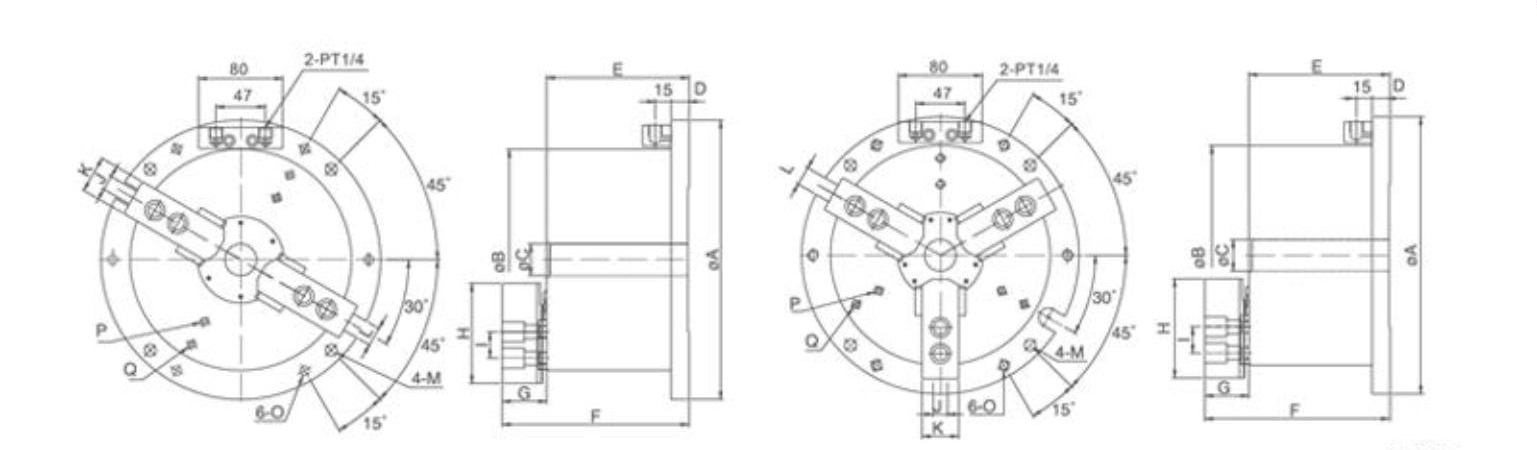

単位：mm
| 商品番号 | A | B | C | D | E | F | G | H | 私 | J | K | L | M | O | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2つの顎 | 3つの顎 | ||||||||||||||
| 51100556 | 51100560 | 185 | 135 | - | 15 | 95 | 128 | 33 | 62 | 14 | 10 | 25 | 13 | ø9 | M8 |
| 51100557 | 51100561 | 224 | 169 | 25 | 16 | 118 | 158 | 40 | 73 | 20 | 12 | 31 | 18 | ø11 | M10 |
| 51100558 | 51100562 | 265 | 210 | 30 | 20 | 138 | 180 | 42 | 95 | 25 | 14 | 35 | 18 | ø11 | M10 |
| 51100559 | 51100563 | 315 | 254 | 52 | 23 | 150 | 196 | 46 | 110 | 30 | 16 | 40 | 18 | ø13 | M12 |
| 商品番号 | ピストン エリア | プランジャー 脳卒中 | 顎ストローク ディア | 最大把持力 | 最大圧力設定 | |||
|---|---|---|---|---|---|---|---|---|
| 2つの顎 | 3つの顎 | 2顎 | 3ジョー | 2顎 | 3顎 | |||
| 51100556 | 51100560 | 74cm² | 10 | 5.4 | 2620 kgf | 3285 kgf | 16 kgf/ cm² | 20 kgf/ cm² |
| 51100557 | 51100561 | 97cm² | 12 | 5.5 | 4030 kgf | 5040 kgf | 16 kgf/ cm² | 20 kgf/ cm² |
| 51100558 | 51100562 | 156cm² | 16 | 7.4 | 6480 kgf | 8100 kgf | 16 kgf/ cm² | 20 kgf/ cm² |
| 51100559 | 51100563 | 235cm² | 19 | 8.8 | 9760 kgf | 12210 kgf | 16 kgf/ cm² | 20 kgf/ cm² |
| 握力 （気圧 7 kgf/ cm² ） | クランプ 範囲 |
|---|---|
| 1300 kgf | ø12 - ø135 |
| 2000 kgf | ø15 - ø169 |
| 3300 kgf | ø20 - ø210 |
| 4800 kgf | ø33 - ø254 |
