ブルノーズセンター

ブルノーズセンター

ブルノーズセンター

51100164, 51100165, 51100166, 51100167, 51100168, 51100169, 51100170, 51100171, 51100172, 51100173, 51100174, 51100175, 51100176, 51100177, 51100178, 51100179, 51100180, 51100181, 51100182

説明

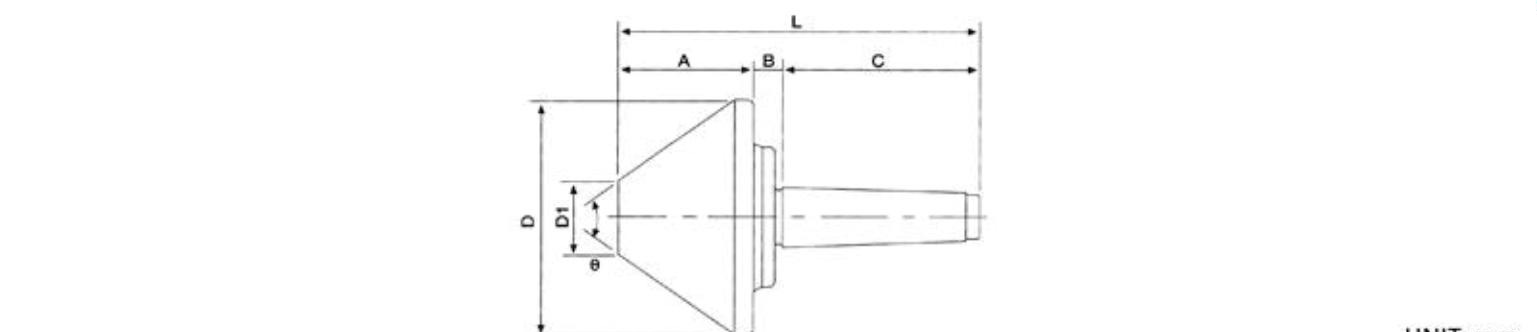

ブルノーズ中心寸法

仕様

単位：mm

商品番号	シャンク	A	B	C	D	D1	L	静的正確さ	負荷重さ	最大。回転数	θ	GW	長さ×幅×高さ
51100164	MT 2	46	17	69	63	12	132	0.005	RPM100=200 kg	4000回転/分	60°	0.94 kg	195 x 86 x 86
51100165	MT 3	46	17	86	63	12	149	0.005	RPM100=200 kg	4000回転/分	60°	1.08kg	195 x 86 x 86
51100166	MT 3	52	18	86	78	15	156	0.005	RPM100=400 kg	3300回転/分	70°	1.56kg	195 x 86 x 86
51100167	MT 3	59	16	86	106	25	161	0.005	RPM100=500kg	3000回転/分	75°	2.66kg	220 x 120 x 120
51100168	MT 4	46	17	108	63	12	171	0.005	RPM100=200 kg	4000回転/分	60°	1.38kg	195 x 86 x 86
51100169	MT 4	52	18	108	78	15	178	0.005	RPM100=400 kg	3300回転/分	70°	1.88kg	195 x 86 x 86
51100170	MT 4	59	16	108	106	25	183	0.005	RPM100=500kg	3000回転/分	75°	2.96kg	220 x 120 x 120
51100171	MT 4	73	12	108	128	40	193	0.005	RPM100=650 kg	2000回転/分	70°	4.84kg	140 x 140 x 240
51100172	MT 4	88	12	108	156	45	208	0.008	RPM100=800 kg	1900回転/分	70°	7.68kg	170 x 170 x 260
51100173	MT 4	98	12	108	206	81	218	0.008	RPM100=1300 kg	1500回転/分	70°	15.0kg	285 x 285 x 360
51100174	MT 4	107	13	108	258	92	228	0.008	RPM100=2000 kg	1200回転/分	80°	22.0kg	285 x 285 x 360
51100175	MT 5	73	12	136	128	40	221	0.005	RPM100=650 kg	2000回転/分	70°	5.70kg	140 x 140 x 240
51100176	MT 5	88	12	136	156	45	236	0.008	RPM100=800 kg	1900回転/分	70°	8.54kg	170 x 170 x 260
51100177	MT 5	98	12	136	206	81	246	0.008	RPM100=1600 kg	1500回転/分	70°	16.0kg	285 x 285 x 360
51100178	MT 5	107	13	136	258	92	256	0.008	RPM100=2200 kg	1200回転/分	80°	25.0kg	285 x 285 x 360
51100179	MT 5	107	30	136	306	120	273	0.01	RPM100=3000 kg	1000回転/分	90°	37.0kg	340 x 340 x 360
51100180	MT 6	98	12	190	206	81	300	0.008	RPM100=2000 kg	1500回転/分	70°	20.0kg	285 x 285 x 360
51100181	MT 6	107	13	190	258	92	310	0.008	RPM100=2500 kg	1200回転/分	80°	29.0kg	285 x 285 x 360
51100182	MT 6	107	30	190	306	120	327	0.01	RPM100=3000 kg	1000回転/分	90°	40.0kg	340 x 340 x 360
