CORTE DE ALTA VELOCIDAD Y CORTE DE ALTA DUREZA
55102994 ~ 55103029
Descripción
Especificación

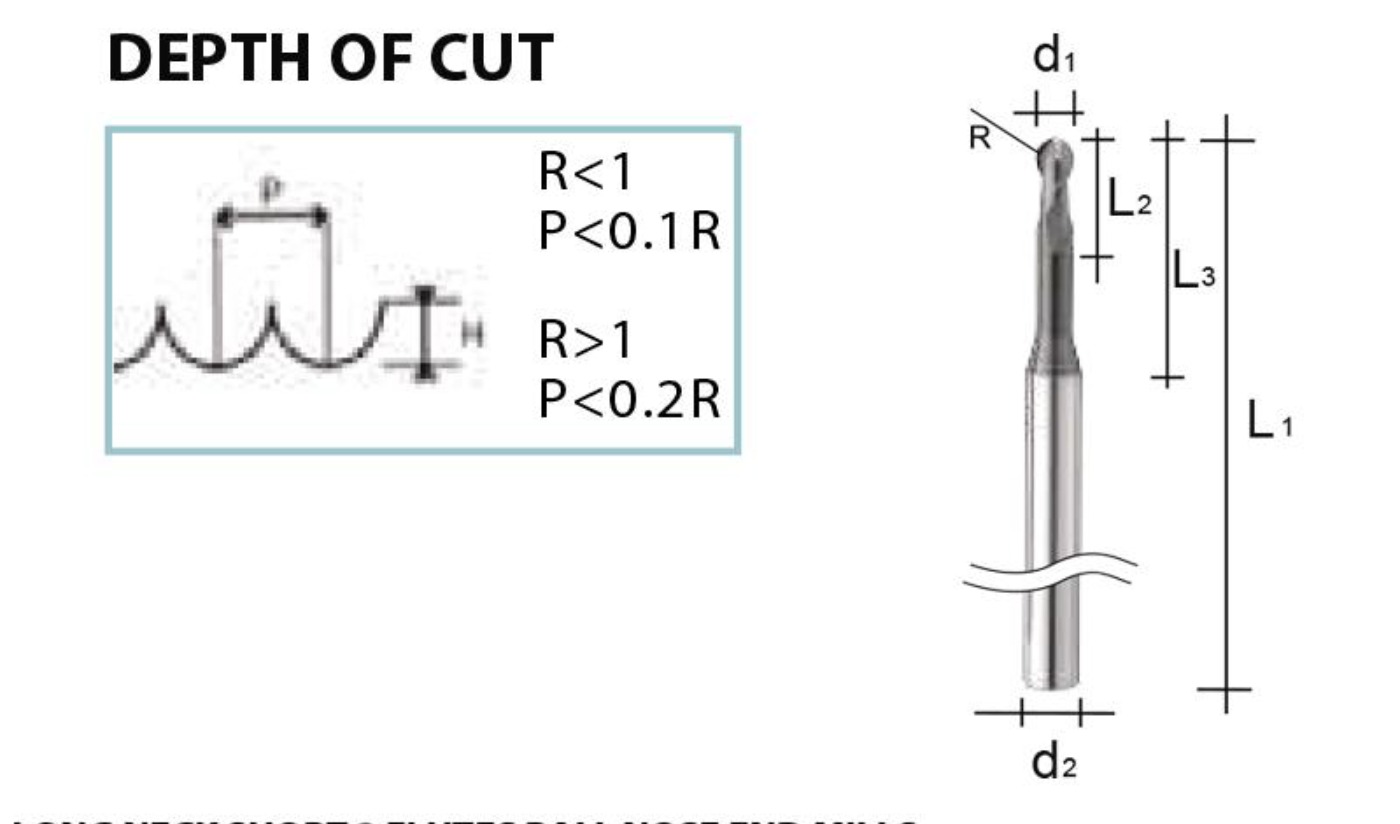

Fresas de extremo de punta esférica con cuello largo y 2 ranuras cortas
UNIDAD: mm
| NÚMERO DE ARTÍCULO | TIPO NÚMERO | DIÁMETRO (D1) | LONGITUD DE LA FLAUTA (L2) | LONGITUD EFECTIVA (L3) | OAL (L1) | DIÁMETRO DEL VÁSTAGO (d2) |
|---|---|---|---|---|---|---|
| 55102994 | HNB 0402 | R0.2 | 0,8 | 2 | 50 | 4 |
| 55102995 | HNB 0404 | R0.2 | 0,8 | 4 | 50 | 4 |
| 55102996 | HNB 0504 | R0.25 | 1.0 | 4 | 50 | 4 |
| 55102997 | HNB 0506 | R0.25 | 1.0 | 6 | 50 | 4 |
| 55102998 | HNB 0604 | R0.3 | 1.2 | 4 | 50 | 4 |
| 55102999 | HNB 0606 | R0.3 | 1.2 | 6 | 50 | 4 |
| 55103000 | HNB 0608 | R0.3 | 1.2 | 8 | 50 | 4 |
| 55103001 | HNB 0804 | R0.4 | 1.2 | 4 | 50 | 4 |
| 55103002 | HNB 0806 | R0.4 | 1.2 | 6 | 50 | 4 |
| 55103003 | HNB 0808 | R0.4 | 1.2 | 8 | 50 | 4 |
| 55103004 | HNB 0810 | R0.4 | 1.2 | 10 | 50 | 4 |
| 55103005 | HNB 1004 | R0.5 | 1.5 | 4 | 50 | 4 |
| 55103006 | HNB 1006 | R0.5 | 1.5 | 6 | 50 | 4 |
| 55103007 | HNB 1008 | R0.5 | 1.5 | 8 | 50 | 4 |
| 55103008 | HNB 1010 | R0.5 | 1.5 | 10 | 50 | 4 |
| 55103009 | HNB 1012 | R0.5 | 1.5 | 12 | 50 | 4 |
| 55103010 | HNB 1506 | R0,75 | 3.0 | 6 | 50 | 4 |
| 55103011 | HNB 1508 | R0,75 | 3.0 | 8 | 50 | 4 |
| 55103012 | HNB 1512 | R0,75 | 3.0 | 12 | 50 | 4 |
| 55103013 | HNB 1516 | R0,75 | 3.0 | 16 | 50 | 4 |
| 55103014 | HNB 1520 | R0,75 | 3.0 | 20 | 50 | 4 |
| 55103015 | HNB 2006 | R1.0 | 4.0 | 6 | 50 | 4 |
| 55103016 | HNB 2008 | R1.0 | 4.0 | 8 | 50 | 4 |
| 55103017 | HNB 2012 | R1.0 | 4.0 | 12 | 50 | 4 |
| 55103018 | HNB 2016 | R1.0 | 4.0 | 16 | 50 | 4 |
| 55103019 | HNB 2020 | R1.0 | 4.0 | 20 | 50 | 4 |
| 55103020 | HNB 3008 | R1.5 | 4.0 | 8 | 50 | 4 |
| 55103021 | HNB 3012 | R1.5 | 4.0 | 12 | 50 | 4 |
| 55103022 | HNB 3016 | R1.5 | 4.0 | 16 | 50 | 4 |
| 55103023 | HNB 3020 | R1.5 | 4.0 | 20 | 75 | 6 |
| 55103024 | HNB 3025 | R1.5 | 4.0 | 25 | 75 | 6 |
| 55103025 | HNB 4010 | R2.0 | 5.0 | 10 | 75 | 6 |
| 55103026 | HNB 4016 | R2.0 | 5.0 | 16 | 75 | 6 |
| 55103027 | HNB 4020 | R2.0 | 5.0 | 20 | 75 | 6 |
| 55103028 | HNB 4025 | R2.0 | 5.0 | 25 | 75 | 6 |
| 55103029 | HNB 4030 | R2.0 | 5.0 | 30 | 75 | 6 |
CONDICIONES DE CORTE RECOMENDADAS PARA FRESAS DE EXTREMO DE PUNTA EÓLICA DE CUELLO LARGO
UNIDAD: mm
| MATERIAL | ACEROS ALEADOS. ACEROS PARA HERRAMIENTAS. ACEROS TEMPLADOS S45C, SCM, S50C, SKS, SCR, SNCM, SKD11, SKD61, NAK80 | |||
|---|---|---|---|---|
| RADIO | LONGITUD EFECTIVA | VELOCIDAD (mm-1) | AVANCE mm/min | PROFUNDIDAD DE CORTE |
| 0,25 | 4 | 30000-40000 | 200-650 | 0,015 |
| 0,25 | 6 | 30000-40000 | 200-650 | 0,013 |
| 0,3 | 4 | 27000-40000 | 180-650 | 0,025 |
| 0,3 | 6 | 27000-40000 | 180-650 | 0,015 |
| 0,4 | 6 | 25000-40000 | 400-750 | 0,025 |
| 0,4 | 8 | 25000-40000 | 400-750 | 0,025 |
| 0,5 | 6 | 20000-32000 | 500-750 | 0,04 |
| 0,5 | 8 | 20000-32000 | 300-750 | 0,03 |
| 0,5 | 10 | 20000-32000 | 300-750 | 0,025 |
| 0,5 | 12 | 20000-32000 | 300-750 | 0,015 |
| 0,6 | 8 | 22000-25000 | 500-600 | 0,05 |
| 0,6 | 12 | 22000-25000 | 500-600 | 0,03 |
| 0,75 | 8 | 18000-20000 | 300-550 | 0,07 |
| 0,75 | 12 | 18000-20000 | 300-550 | 0,04 |
| 0,75 | 16 | 18000-20000 | 300-550 | 0,03 |
| 0,75 | 20 | 18000-20000 | 300-550 | 0,02 |
| 0,8 | 8 | 13000-18000 | 350-800 | 0,08 |
| 0,8 | 12 | 13000-18000 | 350-800 | 0,06 |
| 0,8 | 16 | 13000-18000 | 350-800 | 0,05 |
| 1.0 | 8 | 12000-17000 | 500-900 | 0.1 |
| 1.0 | 12 | 12000-17000 | 500-900 | 0.1 |
| 1.0 | 16 | 12000-17000 | 500-900 | 0,07 |
| 1.0 | 20 | 12000-17000 | 500-900 | 0,04 |
| 1.5 | 8 | 8000-11000 | 500-700 | 0,17 |
| 1.5 | 10 | 8000-11000 | 500-700 | 0,15 |
| 1.5 | 16 | 8000-11000 | 500-700 | 0,14 |
| 1.5 | 20 | 8000-11000 | 500-700 | 0,12 |
| 1.5 | 25 | 8000-11000 | 500-700 | 0.1 |
| 2.0 | 10 | 5000-8000 | 400-600 | 0,18 |
| 2.0 | 15 | 5000-8000 | 400-600 | 0,17 |
| 2.0 | 20 | 5000-8000 | 400-600 | 0,16 |
| 2.0 | 25 | 5000-8000 | 400-600 | 0,15 |
| 2.0 | 30 | 5000-8000 | 400-600 | 0,14 |
