CORTE DE ALTA VELOCIDAD Y CORTE DE ALTA DUREZA
55102573 ~ 55102608
Descripción
Especificación

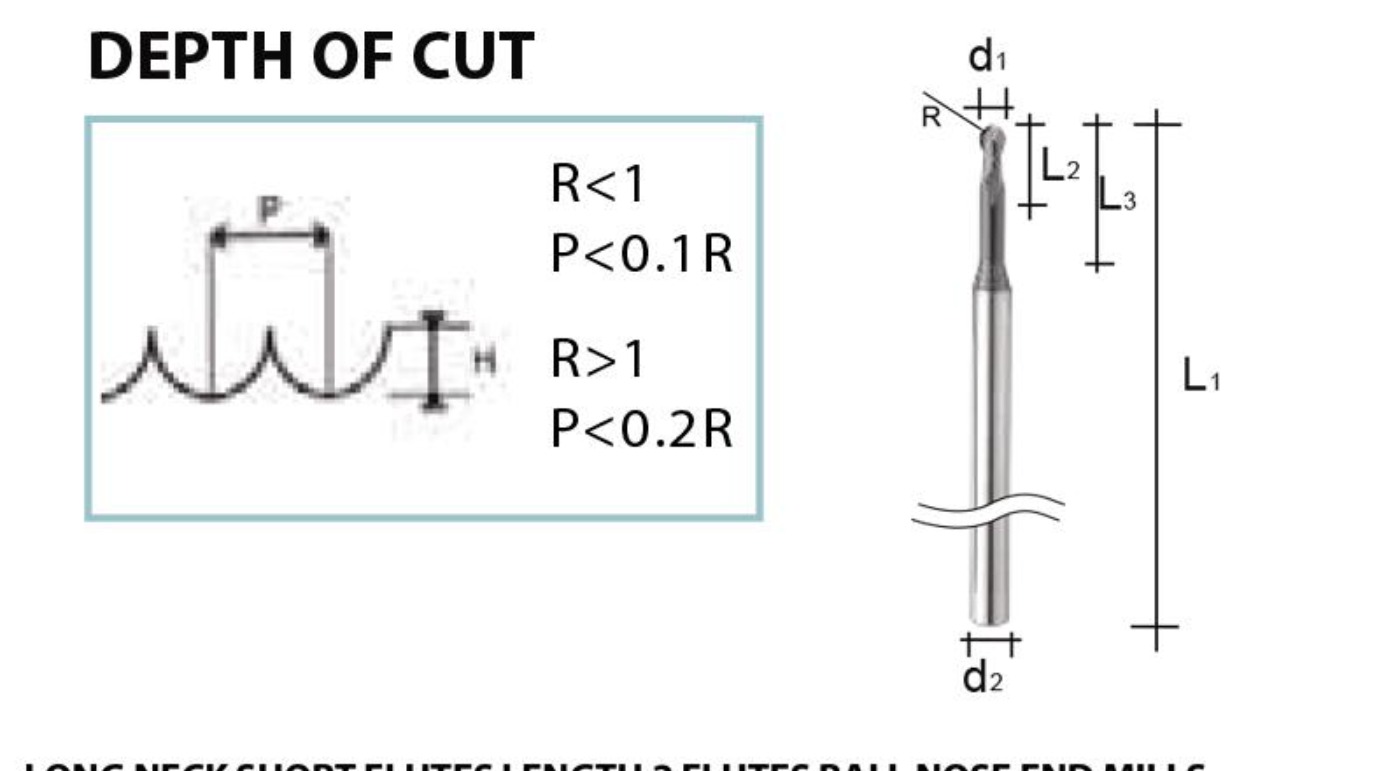

Fresas de extremo de punta esférica con cuello largo y ranuras cortas, longitud de 2 ranuras.
UNIDAD: mm
| NÚMERO DE ARTÍCULO | TIPO NÚMERO | DIÁMETRO (D1) | LONGITUD DE LA FLAUTA (L2) | LONGITUD EFECTIVA (L3) | OAL (L1) | DIÁMETRO DEL VÁSTAGO (d2) |
|---|---|---|---|---|---|---|
| 55102573 | VNB 0402 | R0.2 | 0,8 | 2 | 50 | 4 |
| 55102574 | VNB 0404 | R0.2 | 0,8 | 4 | 50 | 4 |
| 55102575 | VNB 0504 | R0.25 | 1.0 | 4 | 50 | 4 |
| 55102576 | VNB 0506 | R0.25 | 1.0 | 6 | 50 | 4 |
| 55102577 | VNB 0604 | R0.3 | 1.2 | 4 | 50 | 4 |
| 55102578 | VNB 0606 | R0.3 | 1.2 | 6 | 50 | 4 |
| 55102579 | VNB 0608 | R0.3 | 1.2 | 8 | 50 | 4 |
| 55102580 | VNB 0804 | R0.4 | 1.2 | 4 | 50 | 4 |
| 55102581 | VNB 0806 | R0.4 | 1.2 | 6 | 50 | 4 |
| 55102582 | VNB 0808 | R0.4 | 1.2 | 8 | 50 | 4 |
| 55102583 | VNB 0810 | R0.4 | 1.2 | 10 | 50 | 4 |
| 55102584 | VNB 1004 | R0.5 | 1.5 | 4 | 50 | 4 |
| 55102585 | VNB 1006 | R0.5 | 1.5 | 6 | 50 | 4 |
| 55102586 | VNB 1008 | R0.5 | 1.5 | 8 | 50 | 4 |
| 55102587 | VNB 1010 | R0.5 | 1.5 | 10 | 50 | 4 |
| 55102588 | VNB 1012 | R0.5 | 1.5 | 12 | 50 | 4 |
| 55102589 | VNB 1506 | R0,75 | 3.0 | 6 | 50 | 4 |
| 55102590 | VNB 1508 | R0,75 | 3.0 | 8 | 50 | 4 |
| 55102591 | VNB 1512 | R0,75 | 3.0 | 12 | 50 | 4 |
| 55102592 | VNB 1516 | R0,75 | 3.0 | 16 | 50 | 4 |
| 55102593 | VNB 1520 | R0,75 | 3.0 | 20 | 50 | 4 |
| 55102594 | VNB 2006 | R1.0 | 4.0 | 6 | 50 | 4 |
| 55102595 | VNB 2008 | R1.0 | 4.0 | 8 | 50 | 4 |
| 55102596 | VNB 2012 | R1.0 | 4.0 | 12 | 50 | 4 |
| 55102597 | VNB 2016 | R1.0 | 4.0 | 16 | 50 | 4 |
| 55102598 | VNB 2020 | R1.0 | 4.0 | 20 | 50 | 4 |
| 55102599 | VNB 3008 | R1.5 | 4.0 | 8 | 50 | 4 |
| 55102600 | VNB 3012 | R1.5 | 4.0 | 12 | 50 | 4 |
| 55102601 | VNB 3016 | R1.5 | 4.0 | 16 | 50 | 4 |
| 55102602 | VNB 3020 | R1.5 | 4.0 | 20 | 75 | 6 |
| 55102603 | VNB 3025 | R1.5 | 4.0 | 25 | 75 | 6 |
| 55102604 | VNB 4010 | R2.0 | 5.0 | 10 | 75 | 6 |
| 55102605 | VNB 4016 | R2.0 | 5.0 | 16 | 75 | 6 |
| 55102606 | VNB 4020 | R2.0 | 5.0 | 20 | 75 | 6 |
| 55102607 | VNB 4025 | R2.0 | 5.0 | 25 | 75 | 6 |
| 55102608 | VNB 4030 | R2.0 | 5.0 | 30 | 75 | 6 |
CONDICIONES DE CORTE RECOMENDADAS PARA LA SERIE DE FRESAS DE EXTREMO DE PUNTA EÓLICA DE CUELLO LARGO
UNIDAD: mm
| MATERIAL | ACEROS ALEADOS. ACEROS PARA HERRAMIENTAS. ACEROS TEMPLADOS S45C, SCM, S50C, SKS, SCR, SNCM, SKD11, SKD61, NAK80 | |||
|---|---|---|---|---|
| RADIO | LONGITUD EFECTIVA | VELOCIDAD (mm-1) | AVANCE mm/min | PROFUNDIDAD DE CORTE |
| 0,25 | 4 | 30.000-40.000 | 200-650 | 0,015 |
| 0,25 | 6 | 30.000-40.000 | 200-650 | 0,013 |
| 0,3 | 4 | 27.000-40.000 | 180-650 | 0,025 |
| 0,3 | 6 | 27.000-40.000 | 180-650 | 0,015 |
| 0,4 | 6 | 25.000-40.000 | 400-750 | 0,025 |
| 0,4 | 8 | 25.000-40.000 | 400-750 | 0,025 |
| 0,5 | 6 | 20000-32000 | 500-750 | 0,04 |
| 0,5 | 8 | 20000-32000 | 300-750 | 0,03 |
| 0,5 | 10 | 20000-32000 | 300-750 | 0,025 |
| 0,5 | 12 | 20000-32000 | 300-750 | 0,015 |
| 0,6 | 8 | 22000-25000 | 500-600 | 0,05 |
| 0,6 | 12 | 22000-25000 | 500-600 | 0,03 |
| 0,75 | 8 | 18000-20000 | 300-550 | 0,07 |
| 0,75 | 12 | 18000-20000 | 300-550 | 0,04 |
| 0,75 | 16 | 18000-20000 | 300-550 | 0,03 |
| 0,75 | 20 | 18000-20000 | 300-550 | 0,02 |
| 0,8 | 8 | 13000-18000 | 350-800 | 0,08 |
| 0,8 | 12 | 13000-18000 | 350-800 | 0,06 |
| 0,8 | 16 | 13000-18000 | 350-800 | 0,05 |
| 1.0 | 8 | 12000-17000 | 500-900 | 0.1 |
| 1.0 | 12 | 12000-17000 | 500-900 | 0.1 |
| 1.0 | 16 | 12000-17000 | 500-900 | 0,07 |
| 1.0 | 20 | 12000-17000 | 500-900 | 0,04 |
| 1.5 | 8 | 8000-11000 | 500-700 | 0,17 |
| 1.5 | 10 | 8000-11000 | 500-700 | 0,15 |
| 1.5 | 16 | 8000-11000 | 500-700 | 0,14 |
| 1.5 | 20 | 8000-11000 | 500-700 | 0,12 |
| 1.5 | 25 | 8000-11000 | 500-700 | 0.1 |
| 2.0 | 10 | 5000-8000 | 400-600 | 0,18 |
| 2.0 | 15 | 5000-8000 | 400-600 | 0,17 |
| 2.0 | 20 | 5000-8000 | 400-600 | 0,16 |
| 2.0 | 25 | 5000-8000 | 400-600 | 0,15 |
| 2.0 | 30 | 5000-8000 | 400-600 | 0,14 |
