CORTE DE ALTA VELOCIDAD Y CORTE DE ALTA DUREZA
55102553, 55102554, 55102555, 55102556, 55102557, 55102558, 55102559, 55102560, 55102561, 55102562, 55102563
Descripción
Especificación

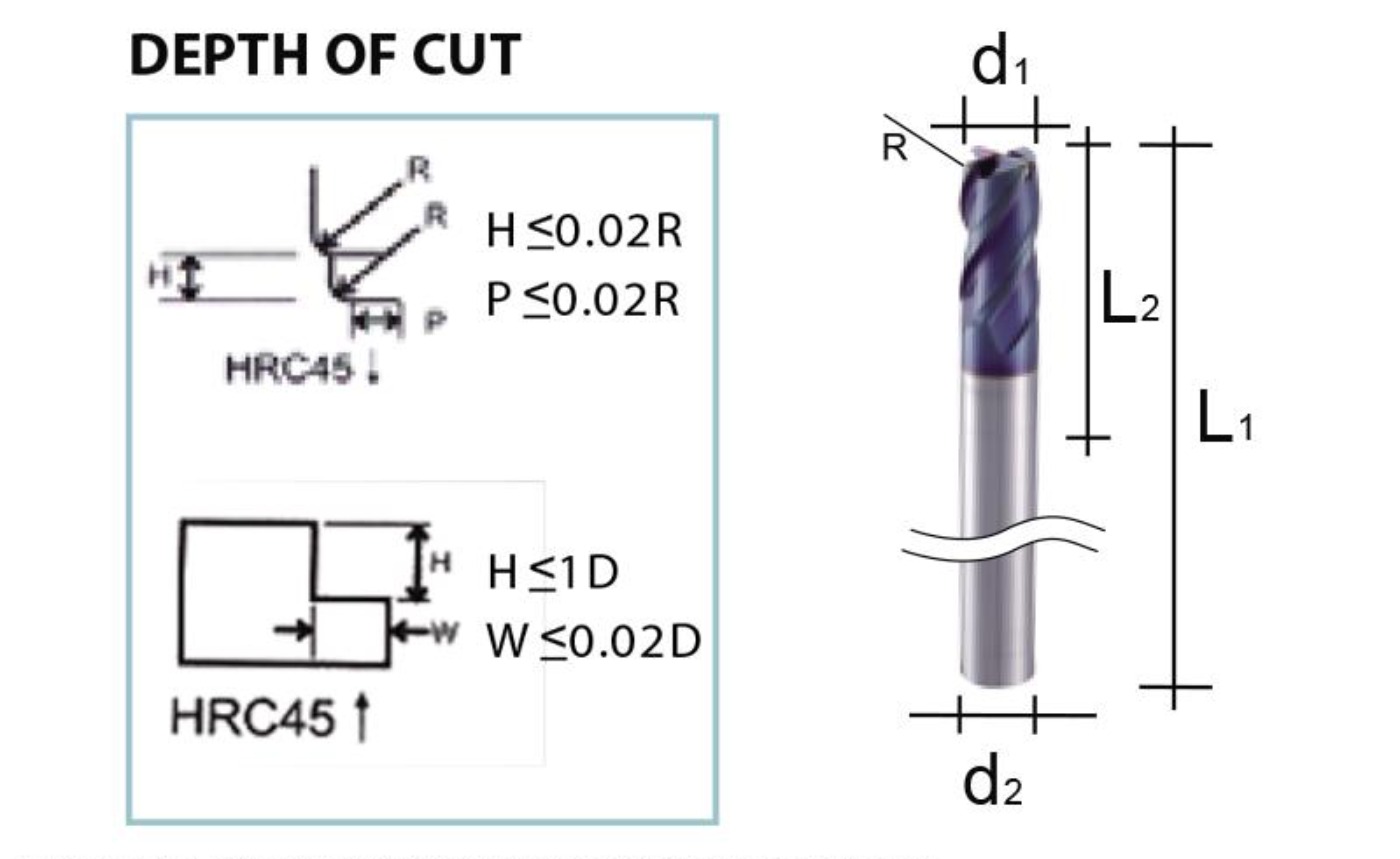

Fresas de extremo con radio de esquina y vástago largo de 4 ranuras
UNIDAD: mm
| NÚMERO DE ARTÍCULO | TIPO NÚMERO | DIÁMETRO (D1) | ESQUINA R | LONGITUD DE LA FLAUTA (L2) | OAL (L1) | DIÁMETRO DEL VÁSTAGO (d2) |
|---|---|---|---|---|---|---|
| 55102553 | VLER 0605 | 6.0 | 0,5 | 12 | 75 | 6 |
| 55102554 | VLER 0605A | 6.0 | 0,5 | 12 | 100 | 6 |
| 55102555 | VLER 0610 | 6.0 | 1.0 | 12 | 75 | 6 |
| 55102556 | VLER 0610A | 6.0 | 1.0 | 12 | 100 | 6 |
| 55102557 | VLER 0805 | 8.0 | 0,5 | 16 | 100 | 8 |
| 55102558 | VLER 0810 | 8.0 | 1.0 | 16 | 100 | 8 |
| 55102559 | VLER 1005 | 10.0 | 0,5 | 20 | 100 | 10 |
| 55102560 | VLER 1010 | 10.0 | 1.0 | 20 | 100 | 10 |
| 55102561 | VLER 1020 | 10.0 | 2.0 | 20 | 100 | 10 |
| 55102562 | VLER 1210 | 12.0 | 1.0 | 24 | 100 | 12 |
| 55102563 | VLER 1220 | 12.0 | 2.0 | 24 | 100 | 12 |
CONDICIONES DE CORTE RECOMENDADAS PARA FRESAS DE EXTREMO DE RADIO DE ESQUINA DE VÁSTAGO LARGO
| MATERIAL | ACEROS AL CARBONO. ACEROS ALEADOS S45C, FC, FCD, SCM, S50C, SKS... | ACEROS ALEADOS. ACEROS PARA HERRAMIENTAS. SCR, SNCM, SKD11, SKD61, NAK80... | ACEROS TEMPLADOS SKD11 | |||
|---|---|---|---|---|---|---|
| DUREZA | ~HRC30 | ~HRC50 | ~HRC60 | |||
| DIÁMETRO (mm) | VELOCIDAD (mm-1) | AVANCE mm/min | VELOCIDAD (mm-1) | AVANCE mm/min | VELOCIDAD (mm-1) | AVANCE mm/min |
| 2 | 26000 | 1600 | 16500 | 1000 | 7500 | 300 |
| 3 | 19000 | 1800 | 12000 | 1200 | 5400 | 360 |
| 4 | 16000 | 320 | 10000 | 1900 | 4800 | 480 |
| 5 | 14000 | 3300 | 8000 | 2000 | 3800 | 500 |
| 6 | 12000 | 3600 | 7200 | 2200 | 3500 | 650 |
| 8 | 9600 | 4000 | 5600 | 2200 | 2700 | 750 |
| 10 | 7000 | 3400 | 4400 | 1700 | 2100 | 650 |
| 12 | 6000 | 2800 | 3600 | 1400 | 1800 | 600 |
