MESAS GIRATORIAS HORIZONTALES/VERTICALES
52172049, 52170114, 52170115, 52170116, 52170117, 52170118, 52170119
Descripción
Especificación

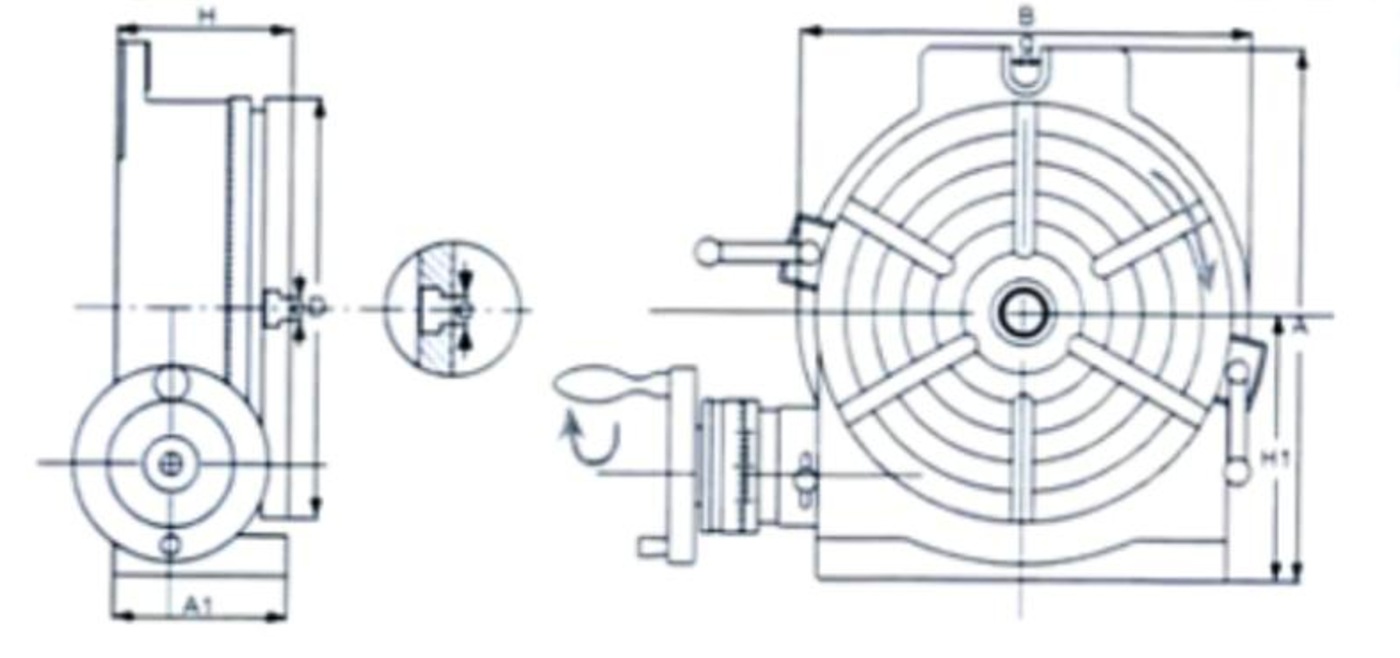

UNIDAD: mm
| NÚMERO DE ARTÍCULO | MODELO | A1 | MESA GIRATORIA | DIMENSIÓN DE LA BASE | ANCHO DE LA RANURA EN T | TORNILLO TRAGAMONEDAS |
CAPACIDAD DE CARGA | CENTRO MANGA |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EXTERIOR DIÁMETRO D |
ALTURA H |
H1 | A | B | mi | TIPO | gramo | HORIZONTAL (kg) |
VERTICAL (kg) |
||||
| 52172049 | HV-4 | 58 | 110 | 72 | 80 | 138 | 118 | 11 |  |
- | 35 | 18 | MT2 |
| 52170114 | HV-6 | 78 | 150 | 80 | 102 | 205 | 163 | 11 | 17 | 40 | 20 | MT2 | |
| 52170115 | HV-8 | 100 | 205 | 102 | 135 | 265 | 219 | 14 | 17 | 80 | 40 | MT3 | |
| 52170116 | HV-10 | 106 | 254 | 109 | 163 | 321 | 276 | 14 |  |
17 | 90 | 50 | MT3 |
| 52170117 | HV-12 | 123 | 305 | 125 | 194 | 388 | 330 | 16 | 18 | 120 | 60 | MT4 | |
| 52170118 | HV-14 | 123 | 353 | 125 | 225 | 445 | 389 | 16 | 18 | 130 | 70 | MT4 | |
| 52170119 | HV-16 | 128 | 406 | 130 | 255 | 503 | 435 | 16 | 18 | 140 | 70 | MT4 | |
UNIDAD: mm
| NÚMERO DE ARTÍCULO | GRADO POR UNO MANEJAR |
ESCALA DE MICRO CUELLO |
VERNIER LECTURA |
ENGRANAJE RELACIÓN |
noroeste (kg) |
GW (kg) |
CFT | ARROJAR (OPCIONAL) |
DIVISOR LÁMINA MODELO (OPCIONAL) |
CONTRAPUNTO MODELO (OPCIONAL) |
BRIDA MODELO (OPCIONAL) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 52172049 | 4° | 2' | 20" | 1:90 | 7 | 7.5 | 0,3 | - | DP-1 | TS-1 | FLT-103, FLT-104 |
| 52170114 | 12.1 | 12.7 | 0,4 | 5" | DP-1 | TS-1 | FLT-104, FLT-0 | ||||
| 52170115 | 1' | 10" | 24.7 | 26.2 | 0,8 | 6" | DP-2 | TS-2 | FLT-0, FLT-1 | ||
| 52170116 | 35.5 | 37.3 | 2 | 6" u 8" | DP-3 | TS-3 | FLT-1, FLT-2, FLT-3 | ||||
| 52170117 | 58.7 | 69.8 | 2.6 | 8" | DP-3 | TS-3 | FLT-2 | ||||
| 52170118 | 76,61 | 90.3 | 3.2 | 8" o 10" | DP-3 | TS-4 | FLT-2, FLT-3 | ||||
| 52170119 | 106.4 | 123.1 | 4.2 | 10" | DP-3 | TS-4 | FLT-3 |
