ALIMENTADORES DE BARRAS
51101116, 51101117, 51101118, 51101119, 51101120, 51101121, 51101122, 51101123
Descripción
Especificación
UNIDAD: mm

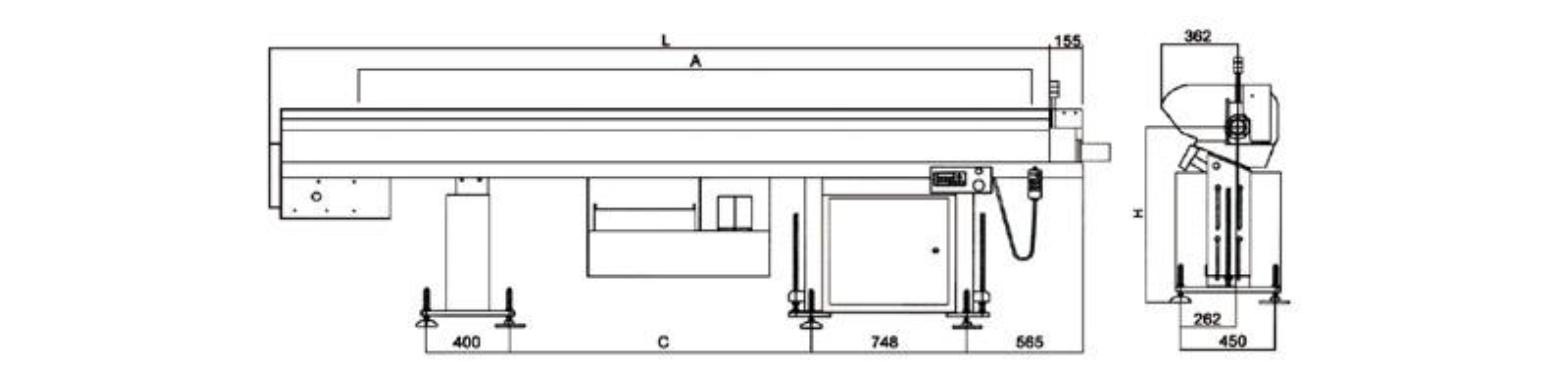

| DIMENSIÓN | BAR-32 | BAR-37 | BAR-44 |
|---|---|---|---|
| L | 3750 | 4290 | 4950 |
| A | 3200 | 3740 | 4400 |
| do | 1451 | 1991 | 2651 |
| H | 850-1300 | ||
UNIDAD: mm
| CANAL | DIÁMETRO DE LA BARRA | MODO DE FUNCIONAMIENTO | |
|---|---|---|---|
| MIN | MÁXIMO | ||
| 17 | 5 | 16 | Mandril de dedo con extracción de residuos o de tipo "empujador" sin extracción de residuos. |
| 21 | 5 | 20 | |
| 23 | 5 | 22 | |
| 28 | 5 | 27 | |
| 33 | 5 | 32 | |
| 36 | 5 | 35 | |
| 38 | 10 | 37 | |
| 43 | 10 | 42 | |
| 46 | 10 | 45 | |
UNIDAD: mm
| NÚMERO DE ARTÍCULO | 51101116(S1) 51101117(S2) |
51101118(S1) 51101119(S2) |
51101120(S1) 51101121(S2) |
51101122(S1) 51101123(S2) |
|---|---|---|---|---|
| Diámetro de la barra | ø5 - ø51 | ø5 - ø51 | ø5 - ø 51 | ø5 - ø51 |
| Longitud de la barra | 25 / 2500 | 32/ 3200 | 37 / 3700 | 44 / 4400 |
| Capacidad del cargador | ø10 x 28 piezas | ø10 x 28 piezas | ø10 x 28 piezas | ø10 x 28 piezas |
| Altura del husillo | 850~1300 | 850~1300 | 850~1300 | 850~1300 |
| Peso | 800 kg | 900 kg | 1000 kg | 1100 kg |
| Fuente de alimentación | 220V/380V, 10A, 3P, 50/60HZ | |||
| suministro de aire | 6 kg/ cm² | 6 kg/ cm² | 6 kg/ cm² | 6 kg/ cm² |
| L | - | 3750 | 4290 | 4950 |
| A | - | 3200 | 3740 | 4400 |
| do | - | 1451 | 1991 | 2651 |
| H | - | 850-1300 | ||
