PRÄZISION IST SPANGENSTANGE EHEMALIG
53100840, 53100841, 53100842
Beschreibung
Spezifikation
| ARTIKEL-NR. | TYP | ER COLLET SPEC | NW |
|---|---|---|---|
| 53100840 | SER20 | 3, 4, 6, 8, 10 | 8,3 kg |
| 53100841 | SER32 | 4, 8, 12, 16, 20 | 8,3 kg |
| 53100842 | SER50 | 12, 18, 20, 30, 34 | 8,4 kg |
EINHEIT: mm

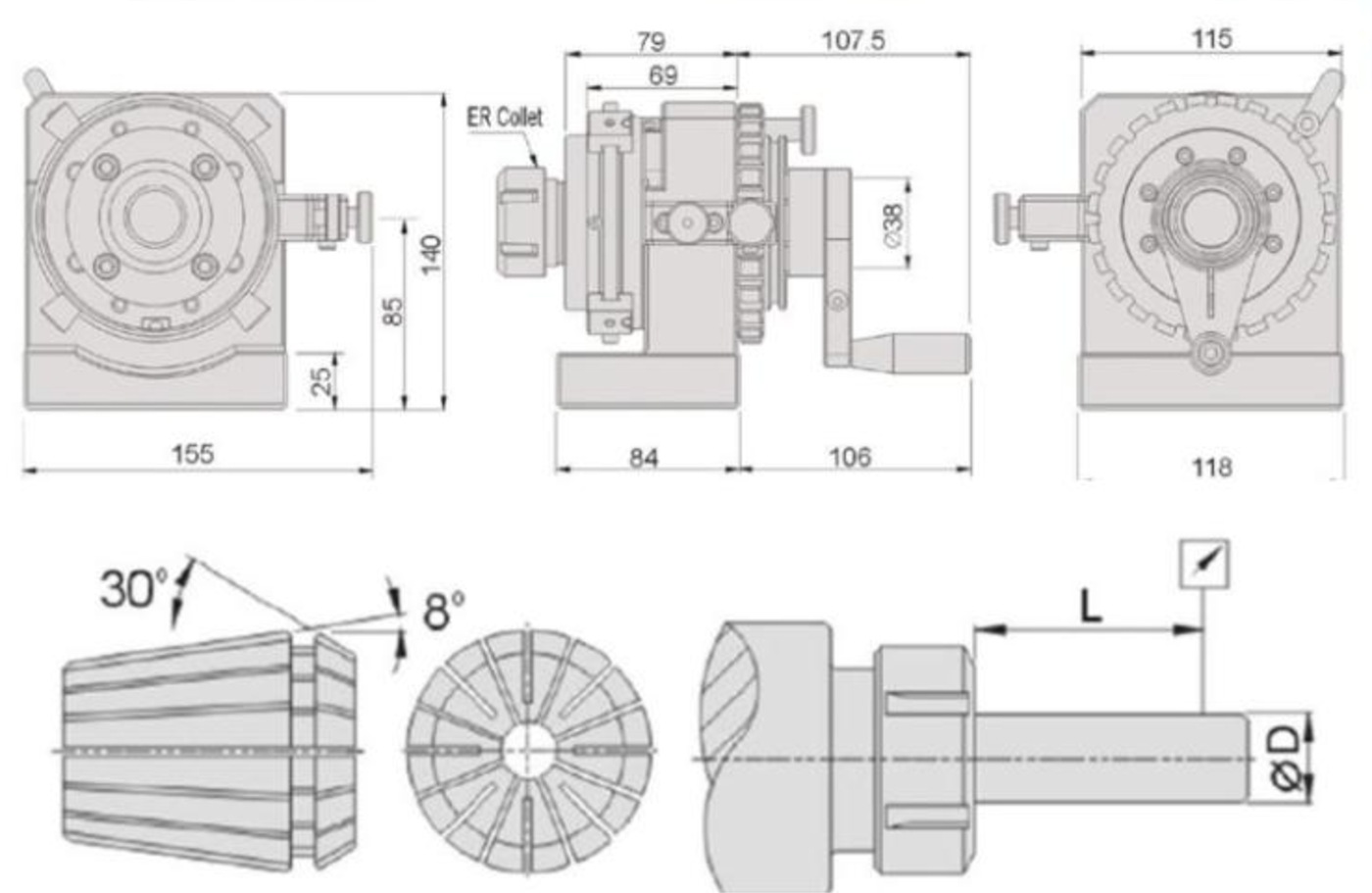

Hauptparameter:
| Mittelhöhe | 85±0,5 mm |
| Anzahl und Genauigkeit der Indexerzähne | 24, 15° ±5" |
| Durchgangslochdurchmesser | ø36 mm |
| Rotationsgenauigkeit | 0,003 mm |
| L | D | GENAUIGKEIT |
|---|---|---|
| 6 | 1,0-1,6 | 0,01 |
| 10 | 1,6-3,0 | 0,01 |
| 16 | 3,0-7,0 | 0,01 |
| 25 | 7,0-10,0 | 0,01 |
| 40 | 10,0-18,0 | 0,01 |
| 50 | 18,0-24,0 | 0,01 |
| 60 | 24,0-34,0 | 0,01 |
