Neigbarer Drehtisch
52172051, 52172052, 52172053
Beschreibung
Spezifikation
HAUPTSPEZIFIKATION:
| ARTIKEL-NR. | 52172051 | 52172052 52172053 |
|
|---|---|---|---|
| NEIGUNG | Grad pro Umdrehung des Griffs | 6° | 1° |
| Vernier-Lesung | 1' | 2' | |
| Skala des Mikrokragens | 5' | 1' | |
| TISCH | Grad pro Umdrehung des Griffs | 4° | 4° |
| Skala des Mikrokragens | 1' | 1' | |
| Vernier-Lesung | 10" | 10" | |
| Übersetzungsverhältnis | 1:90 | 1:90 | |

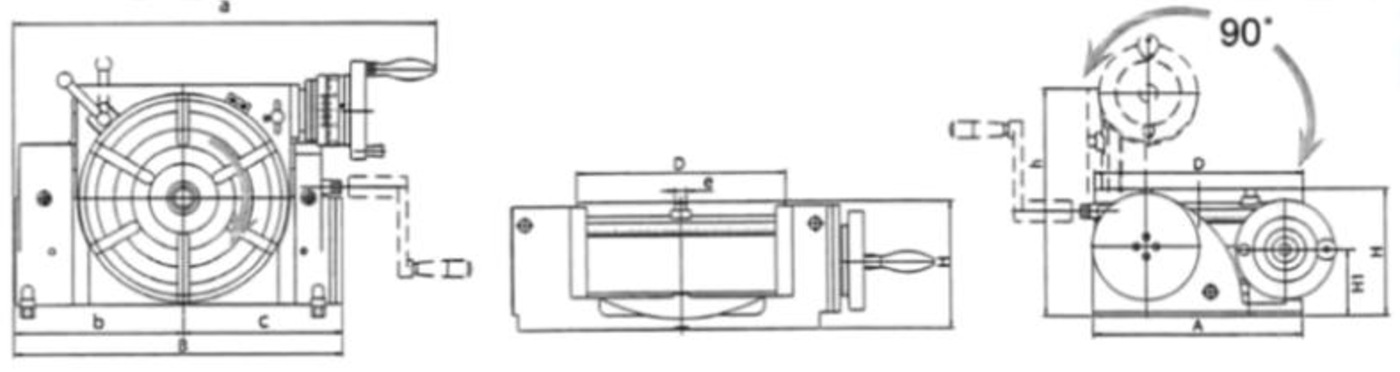

EINHEIT: mm
| ARTIKEL-NR. | MODELL | TISCHDURCHMESSER & HÖHE |
MONTAGE OBERFLÄCHE |
ÜBERGRÖSSE | T-NUT BREITE |
CENTER HÖHE HANDHABEN |
CENTER LOCH |
CENTER HÖHE (UM 90° GENEIGT) |
GEWICHT (kg) |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | H | H | A | B | A | B | C | e | H1 | |||||
| 52172051 | VUT-6 | 150 | 115 | 165 | 180 | 268 | 380 | 143 | 125 | 11 | 60 | MT2 | 90 | 23,5 |
| 52172052 | VUT-10 | 250 | 155 | 275 | 255 | 397 | 495 | 210 | 187 | 14 | 78 | MT3 | 150 | 75,5 |
| 52172053 | VUT-12 | 300 | 178 | 319 | 300 | 447 | 551 | 235 | 212 | 16 | 84,5 | MT4 | 169 | 108 |
