قطع عالي السرعة وقطع عالي القوة

قطع عالي السرعة وقطع عالي القوة

قطع عالي السرعة وقطع عالي القوة

55102836, 55102837, 55102838, 55102839, 55102840, 55102841, 55102842, 55102843, 55102844, 55102845, 55102846, 55102847, 55102848, 55102849, 55102850, 55102851

وصف

مواصفة

قواطع ذات أربعة شفرات وساق طويلة ونهاية مربعة

الوحدة: مم

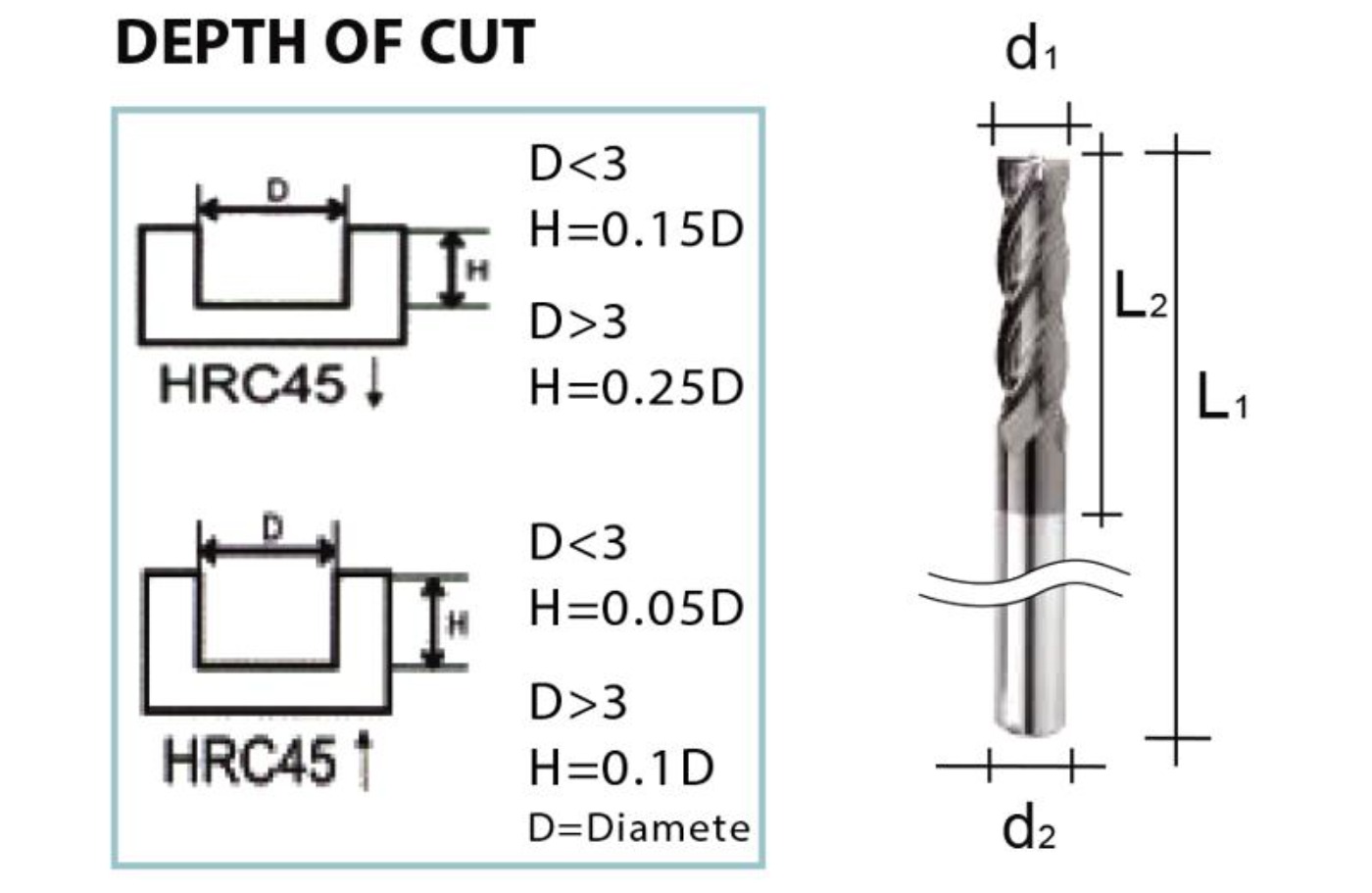

رقم الصنف رقم النوع القطر (D1) طول المزمار (L2) المستوى الأول (OAL) قطر الساق (d2)
55102836 مساعدة 0204 2.0 15 75 4
55102837 مساعدة 0304 3.0 15 75 6
55102838 مساعدة 0404 4.0 20 75 6
55102839 مساعدة 0504 5.0 25 75 6
55102840 مساعدة 0604 6.0 25 75 6
55102841 مساعدة 0604أ 6.0 30 100 6
55102842 مساعدة 0804 8.0 25 75 8
55102843 مساعدة 0804A 8.0 35 100 8
55102844 مساعدة ١٠٠٤ 10.0 45 100 10
55102845 المساعدة 1004أ 10.0 45 150 10
55102846 مساعدة ١٢٠٤ 12.0 45 100 12
55102847 مساعدة 1204أ 12.0 45 150 12
55102848 مساعدة 1404 14.0 60 150 16
55102849 مساعدة 1604 16.0 60 150 16
55102850 مساعدة 1804 18.0 60 150 20
55102851 مساعدة 2004 20.0 60 150 20

ظروف القطع الموصى بها لقواطع القطع ذات الساق الطويلة ذات النهاية المربعة

مادة الفولاذ الكربوني، الفولاذ السبائكي، S45C، FC، FCD، SCM، S50C، SKS... سبائك الصلب. فولاذ الأدوات. SCR، SNCM، SKD11، SKD61، NAK80... فولاذ مقوى SKD11
صلابة ~HRC30 ~HRC50 ~HRC60
القطر (مم) السرعة (مم-1) معدل التغذية مم/دقيقة السرعة (مم-1) معدل التغذية مم/دقيقة السرعة (مم-1) معدل التغذية مم/دقيقة
1 22000 400 18000 200 9000 140
1.5 12000 500 11000 280 5200 150
2 10000 550 10000 280 4600 170
3 9000 600 5500 310 3500 220
4 6000 600 5000 400 2200 220
5 4800 750 4000 400 1700 240
6 4500 800 3800 420 1600 300
8 3500 820 2800 420 1000 300
10 3000 820 1800 420 900 300
12 2000 820 1600 350 800 300
16 1500 650 1000 300 500 150
20 1200 600 900 300 400 150
