قطع عالي السرعة وقطع عالي القوة

قطع عالي السرعة وقطع عالي القوة

قطع عالي السرعة وقطع عالي القوة

55102721, 55102722, 55102723, 55102724, 55102725, 55102726, 55102727, 55102728, 55102729, 55102730, 55102731, 55102732, 55102733, 55102734, 55102735, 55102736, 55102737, 55102738, 55102739

وصف

مواصفة

قواطع طرفية ذات 4 شفرات للقطع الثقيل

الوحدة: مم

رقم الصنف رقم النوع القطر (D1) طول المزمار (L2) OAL(L1) SHANK DIA(d2)
55102721 HXE 0204 2.0 6 50 4
55102722 HXE 0254 2.0 6 50 4
55102723 HXE 0304 3.0 8 50 4
55102724 HXE 0304A 3.0 8 75 6
55102725 HXE 0404 4.0 11 50 4
55102726 HXE 0404A 4.0 11 75 6
55102727 HXE 0504 5.0 13 50 6
55102728 HXE 0604 6.0 15 50 6
55102729 HXE 0604A 6.0 15 75 6
55102730 HXE 0804 8.0 20 60 8
55102731 HXE 0804A 8.0 20 100 8
55102732 HXE 1004 10.0 25 75 10
55102733 HXE 1004A 10.0 25 100 10
55102734 HXE 1204 12.0 30 75 12
55102735 HXE 1204A 12.0 30 100 12
55102736 HXE 1604 16.0 40 100 16
55102737 HXE 1604A 16.0 40 150 16
55102738 HXE 2004 20.0 40 100 20
55102739 HXE 2004A 20.0 40 150 20

ظروف القطع الموصى بها لطواحين السكر الكهربائية

مادة الفولاذ الكربوني. سبائك الفولاذ S45C، FC، FCD، SCM، S50C، SKS... سبائك الصلب. فولاذ الأدوات. SCR، SNCM، SKD11، SKD61، NAK80... فولاذ مقوى SKD11
صلابة ~HRC30 ~HRC50 ~HRC60
القطر السرعة (مم-1) معدل التغذية مم/دقيقة السرعة (مم-1) معدل التغذية مم/دقيقة السرعة (مم-1) معدل التغذية مم/دقيقة
3 20000 2000 16000 1000 9000 500
4 19000 2000 12000 1300 6000 550
5 13000 1800 10000 1400 5000 500
6 10000 3000 8000 1500 4500 700
8 8000 3200 5000 1300 3500 600
10 7000 3000 4500 1200 3000 500
12 5000 2000 4000 1100 2000 500
16 4000 1800 3500 1000 1800 450
20 3500 1600 3000 1000 1300 450

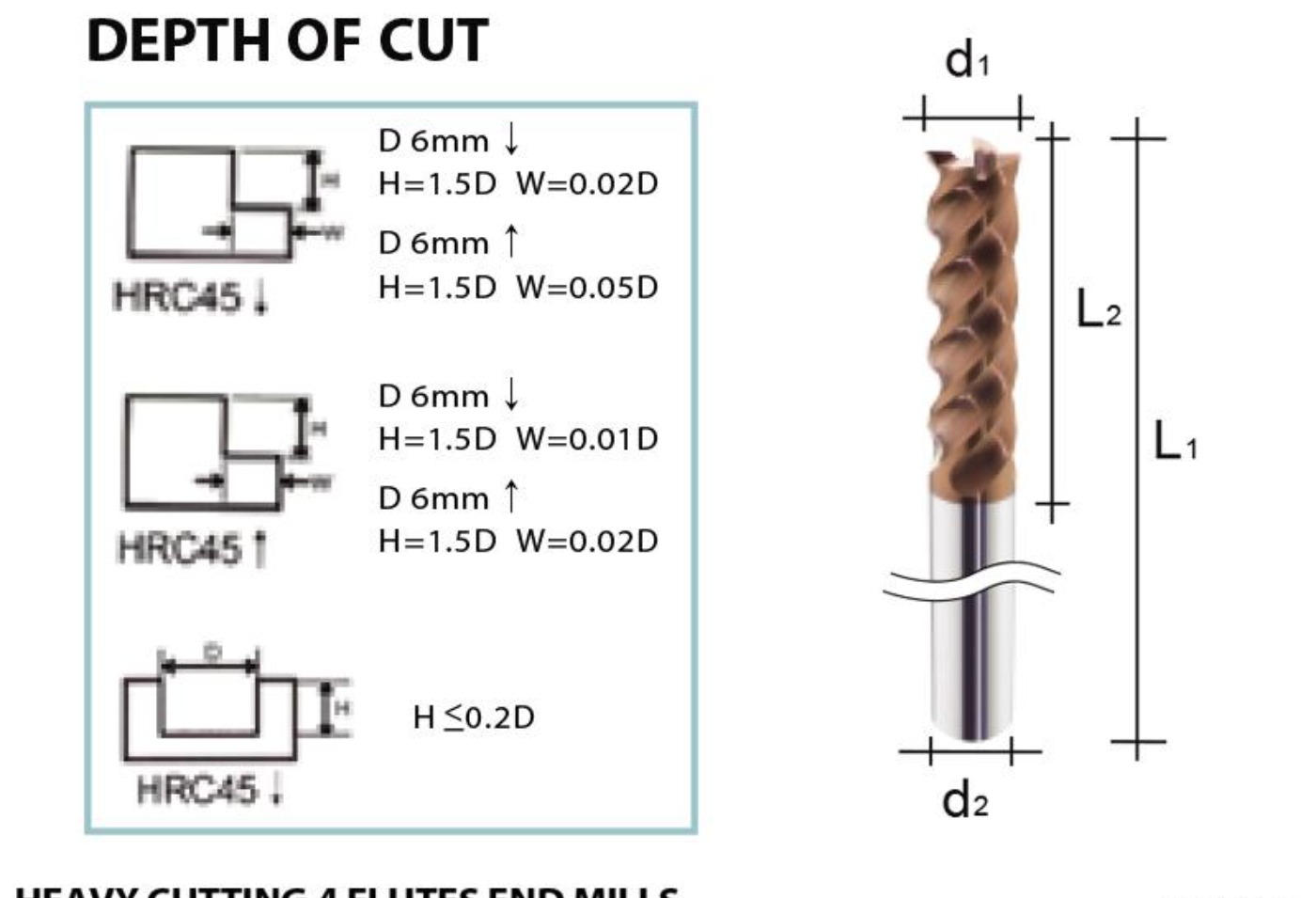

عمق القطع
3 20000 2000 20000 1200 16000 1200
4 16000 2000 16000 1200 12000 1300
5 13000 1800 13000 1100 10000 1400
6 10000 3000 10000 2100 8000 1500
8 8000 2900 8000 1800 6000 1400
10 7000 2800 6000 1700 5000 1300
12 5000 2300 5500 1700 4500 1200
16 3500 1800 4500 1800 3500 1200
20 3000 1400 3000 1500 2600 1100
