حوامل ثابتة DIN 69880 (النمط: F)

حوامل ثابتة DIN 69880 (النمط: F)

حوامل ثابتة DIN 69880 (النمط: F)

51101461, 51101462, 51101463, 51101464, 51101465, 51101466, 51101467, 51101468, 51101469, 51101470, 51101471, 51101472, 51101473, 51101474

وصف

مواصفة

UNIT: mm

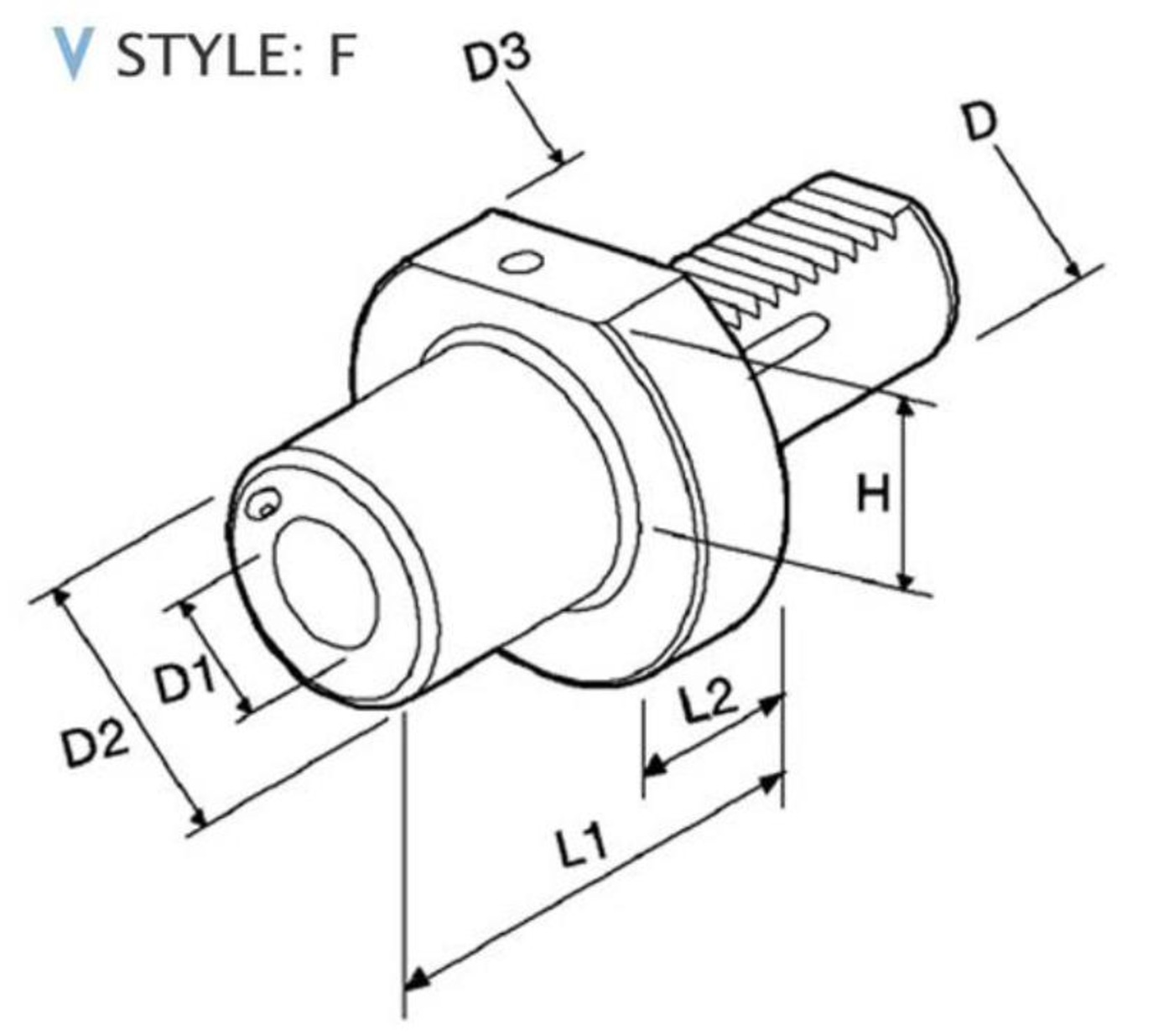

ITEM NO. MODEL D D1 D2 D3 H L1 L2
51101461 F20-MT1 20 MT1 - 50 - 23 -
51101462 F30-MT1 30 MT1 52 68 28 27 22
51101463 F30-MT2 30 MT2 58 68 28 43 22
51101464 F30-MT3 30 MT3 64 68 28 66 22
51101465 F40-MT1 40 MT1 55 83 32.5 36 22
51101466 F40-MT2 40 MT2 66 83 32.5 43 22
51101467 F40-MT3 40 MT3 72 83 32.5 58 22
51101468 F40-MT4 40 MT4 72 83 32.5 78 22
51101469 F50-MT1 50 MT1 55 98 35 36 30
51101470 F50-MT2 50 MT2 55 98 35 36 30
51101471 F50-MT3 50 MT3 60 98 35 44 30
51101472 F50-MT4 50 MT4 70 98 35 71 30
51101473 F60-MT3 60 MT3 58 123 42.5 36 30
51101474 F60-MT4 60 MT4 68 123 42.5 50 30
